AutoCAD平面图教程,新手如何快速入门?

AutoCAD 平面图绘制完整教程

本教程将引导你完成以下任务:

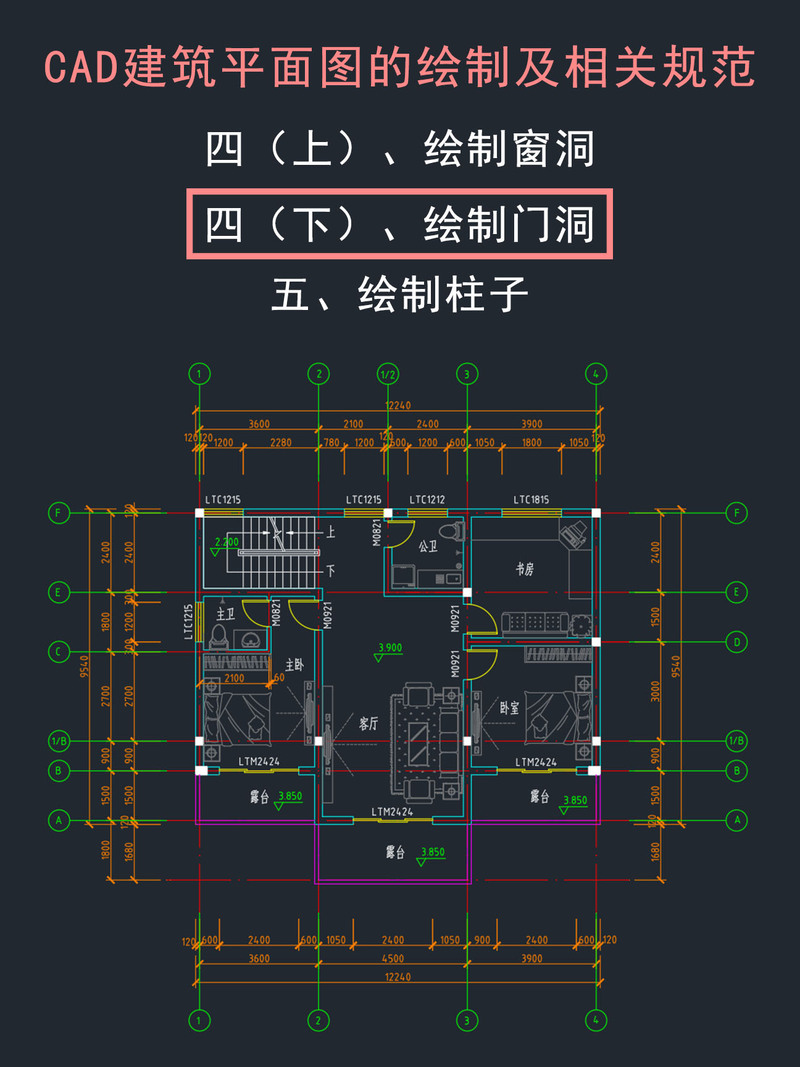

AutoCAD平面图教程,新手如何快速入门?-图1
(图片来源网络,侵删)
  1. 认识 AutoCAD 界面
  2. 设置绘图环境
  3. 绘制墙体
  4. 开门窗洞口
  5. 绘制家具和设备
  6. 添加尺寸标注和文字说明
  7. 打印与输出

第一部分:准备工作与基础设置

在开始画图前,正确的设置能让后续工作事半功倍。

启动 AutoCAD 并创建新文件

  • 打开 AutoCAD。
  • 在启动界面,选择“开始绘制”或选择“样板”中的“acad.dwt”或“acadiso.dwt”(公制单位,推荐)。
  • 或者,使用快捷键 Ctrl + N,在弹出的对话框中选择“无样板打开-公制”。

认识工作界面

熟悉几个核心区域:

  • 功能区: 包含所有命令选项卡,如“常用”、“插入”、“注释”等,这是最常用的命令集合区。
  • 命令行: 位于界面底部,是输入命令和查看提示的地方。新手一定要养成看命令行的习惯!
  • 绘图区: 中间最大的区域,你在这里画图。
  • 状态栏: 位于最下方,显示光标坐标、开启/关闭绘图辅助工具(如正交、对象捕捉、动态输入等)。

绘图单位设置

  • 命令:UNITS
  • 操作:在命令行输入 UNITS,回车。
  • 设置:
    • 长度类型:选择“小数”。
    • 精度:选择“0”(对于平面图,通常精确到毫米即可)。
    • 插入时的缩放单位:选择“毫米”,这确保了以后插入的图块(如家具)尺寸正确。

图层设置

图层是管理图形的“容器”,就像透明胶片一样,把不同类型的元素(如墙体、门窗、家具、文字)放在不同图层,可以方便地控制它们的显示、颜色和线型。

  • 命令:LAYER (或点击功能区“常用”选项卡 -> “图层”面板 -> “图层特性”)
  • 操作:
    1. 在“图层特性管理器”中,点击“新建图层”按钮。
    2. 为每个主要元素创建一个图层,并设置如下:
图层名称 颜色 线型 线宽 用途
墙体 黑色/白色 Continuous 30mm 绘制承重墙和非承重墙
轴线 红色 CENTER 默认 绘制定位轴线
门窗 青色 Continuous 默认 绘制门窗和洞口
家具 绿色 Continuous 默认 绘制室内家具和设备
标注 蓝色 Continuous 默认 添加尺寸标注和文字
填充 灰色 Continuous 默认 进行图案填充(如地面铺装)
  • 操作技巧:创建好图层后,点击“置为当前”按钮,就可以将当前图层切换到你想操作的图层上。

设置绘图辅助工具

  • 对象捕捉: 精确捕捉已有对象的特殊点(端点、中点、交点等)。这是最重要的辅助工具!
    • 在状态栏右键点击“对象捕捉”,选择“设置”。
    • 在弹出的对话框中,勾选“端点”、“中点”、“交点”、“圆心”、“垂足”等常用选项。
  • 正交模式: 确保你只能绘制水平和垂直的线。
  • 动态输入: 在光标附近显示命令提示和输入框,方便新手操作。
  • 极轴追踪: 按预设角度绘制线,可以替代正交模式,更灵活。

第二部分:绘制平面图核心元素

我们以绘制一个简单的 6m x 8m 的客厅为例。

AutoCAD平面图教程,新手如何快速入门?-图2
(图片来源网络,侵删)

绘制轴线

轴线是建筑的定位基准,通常用点划线表示。

  1. 切换图层:将当前图层切换到“轴线”层。
  2. 绘制第一条水平轴线
    • 命令:LINE (或输入 L 回车)
    • 在绘图区点击任意一点作为起点。
    • 打开 正交模式 (按 F8 键)。
    • 向右移动光标,输入长度 8000,回车。
  3. 绘制第一条垂直轴线
    • 命令:L
    • 捕捉水平轴线的中点作为起点。
    • 向上移动光标,输入长度 6000,回车。
  4. 调整线型比例
    • 由于默认比例可能不合适,轴线可能显示为实线。
    • 全选两条轴线 (Ctrl + A)。
    • 在“常用”选项卡 -> “特性”面板中,找到“线型比例”,将其修改为 50100,直到点划线显示正常。

绘制墙体

我们使用“多线”命令来绘制墙体,因为它可以一次性画出双线(墙的两条边)。

  1. 切换图层:将当前图层切换到“墙体”层。
  2. 设置多线样式
    • 命令:MLSTYLE
    • 点击“新建...”,样式名输入“WALL”。
    • 点击“添加”,在“元素”区域,将“偏移”分别修改为 120-120(代表 240mm 厚的墙)。
    • 点击“确定”。
    • 在“多线样式”对话框中,将“WALL”置为当前,然后关闭。
  3. 绘制墙体
    • 命令:MLINE (或输入 ML 回车)
    • 命令行提示:
      当前设置:对正 = 上,比例 = 20.00,样式 = WALL
      指定起点或 [对正/比例/样式]:
    • 输入 J (对正),回车。
    • 输入 Z (无),回车,这会让多线的中心线对齐于轴线。
    • 输入 S (比例),回车。
    • 输入 1,回车,将比例设为 1,因为我们已经在样式中定义了墙的宽度。
    • 沿着轴线交点开始绘制墙体,捕捉轴线端点,画出外墙轮廓。

编辑墙体(修剪和连接)

多线绘制完成后,需要开门窗洞口和连接T型墙。

  1. 分解多线
    • 命令:EXPLODE
    • 选择所有墙体,回车,这样多线就变成了独立的线段,方便修剪。
  2. 修剪门窗洞口
    • 方法一(推荐):使用多线编辑工具
      • 命令:MLEDIT
      • 在弹出的对话框中,选择“T形打开”或“角点结合”等工具,然后根据提示点击需要编辑的墙体线段,这是最专业的做法。
    • 使用修剪命令
      • 命令:TRIM (或输入 TR 回车)
      • 先画出表示门窗洞口的辅助线(用 LINE 命令)。
      • 执行 TRIM 命令,先点击辅助线作为“剪切边”,回车,然后点击被辅助线穿过的墙线,将其剪断。
  3. 绘制门窗
    • 切换图层:切换到“门窗”层。
    • 绘制门:使用 ARC 命令或 LINE + CIRCLE 来绘制门的开启弧线。
    • 绘制窗:使用 PLINE (多段线) 命令,画两条平行线,中间用短线连接,表示窗户。

绘制家具和设备

  • 切换图层:切换到“家具”层。
  • 方法
    • 基本图形:使用 RECTANG (矩形)、CIRCLE (圆)、PLINE (多段线) 等命令直接绘制简单的家具(如床、沙发、桌子)。
    • 图块:对于标准家具(如马桶、洗手池、厨具),最佳方式是使用图块
      • 命令:INSERT (或输入 I 回车)
      • 在“插入”对话框中,点击“浏览”,找到你下载好的或自制的家具图块文件(.dwg)。
      • 将图块插入到平面图的相应位置。

第三部分:标注与说明

图形画完了,还需要尺寸和文字才能让人看懂。

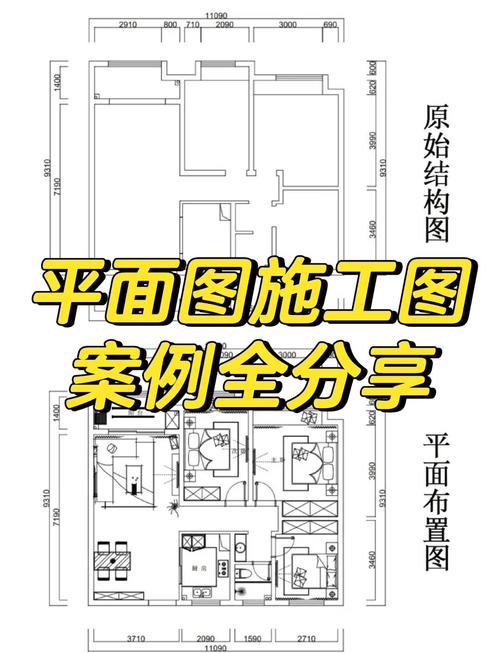

AutoCAD平面图教程,新手如何快速入门?-图3
(图片来源网络,侵删)

尺寸标注

  • 切换图层:切换到“标注”层。
  • 设置标注样式
    • 命令:DIMSTYLE (或点击“注释”选项卡 -> “标注”面板 -> 标注样式)
    • 选择“ISO-25”或新建一个样式,修改以下关键参数:
      • 线:超出尺寸线 25,起点偏移量 5 (均指毫米)。
      • 符号和箭头:箭头大小 5
      • 文字:文字高度 5,从尺寸线偏移 625
      • 主单位:单位格式“小数”,精度“0”。
  • 进行标注
    • 命令:DIMLINEAR (线性标注,用于标注水平和垂直尺寸)
    • 命令:DIMCONTINUE (连续标注,用于快速标注一系列连续尺寸)
    • 命令:DIMBASELINE (基线标注,用于从同一基准线开始标注)
    • 标注时,一定要打开 对象捕捉,精确捕捉墙角或轴线交点。

文字说明

  • 设置文字样式
    • 命令:STYLE
    • 新建一个文字样式,选择一种字体(如 gbcbig.shx + gbcbig.shx,这是国标工程字体),设置高度为 300
  • 添加文字
    • 单行文字:命令 TEXTDTEXT,适合标注房间名称、门窗编号等。
    • 多行文字:命令 MTEXT,适合写大段说明、设计说明等,可以方便地设置字体、大小、颜色等。

第四部分:填充、打印与输出

图案填充

用于表示地面材料、墙体材料等。

  • 切换图层:切换到“填充”层。
  • 命令:HATCH (或输入 H 回车)
  • 在“图案填充和渐变色”对话框中:
    • 图案:选择一种图案,如“ANSI31”(斜线,常用于混凝土)或“AR-CONC”(点,常用于表示地面)。
    • 角度和比例:根据需要调整,比例值越大,图案越稀疏。
    • 点击“添加:拾取点”,然后在需要填充的区域内点击,回车即可。

打印与输出

  • 设置布局(图纸空间)
    • 在绘图区下方,点击“布局1”选项卡。
    • 在布局中,会有一个视口,里面显示了你的模型空间图形。
    • 双击视口内部,进入模型空间,可以缩放和平移图形,使其在视口中显示合适的大小和位置。
    • 双击视口外部,回到布局空间。
  • 打印设置
    • 命令:PLOT
    • 在“打印”对话框中:
      • 打印机/绘图仪:选择你的打印机或“DWG To PDF.pc3”(输出为PDF文件)。
      • 图纸尺寸:选择你需要的纸张大小,如“A3”。
      • 打印区域:选择“窗口”,然后在布局中框选整个视口。
      • 打印比例:选择“布满图纸”或自定义 1:1
      • 打印样式表:选择“monochrome.ctb”可以将所有颜色打印为黑色。
    • 点击“预览”,确认无误后,点击“确定”打印。

总结与进阶建议

  • 多练:熟能生巧,重复绘制不同类型的平面图是提高最快的方法。
  • 善用命令行:记住常用命令的快捷键(如 L, C, O, M, TR, EX 等),能极大提高绘图速度。
  • 学习图块:建立自己的常用图块库,是专业制图员的必备技能。
  • 学习属性块:在图块中加入文字属性,可以快速批量修改门窗编号等信息。
  • 学习布局和视口:掌握布局,可以轻松创建多种比例的图纸(如平面图、放大图、详图)。

这份教程涵盖了 AutoCAD 绘制平面图的全流程,从最基础的设置到最终的打印,每一步都有详细的说明,希望你能跟着教程动手实践,早日成为 AutoCAD 高手!
