LED控制全攻略：从闪烁到呼吸灯
LED（发光二极管）是电子项目中使用最广泛的元件之一，本教程将带你从零开始，掌握如何控制单个LED、多个LED，并实现酷炫的动态效果。
第一部分：基础知识 - 理解LED
在开始之前,我们需要了解几个关键概念。
什么是LED？
LED是一种半导体电子元件,当电流通过时会发光，它有正负极，必须正确连接才能工作。
关键参数
- 正向电压 (Forward Voltage, Vf): LED正常发光时，其两端的电压降，不同颜色的LED，Vf不同。
- 红色/黄色: ~1.8V - 2.2V
- 绿色/蓝色/白色: ~3.0V - 3.4V
- 正向电流 (Forward Current, If): LED正常工作时流过的电流。这是最重要的参数！ 标准LED的工作电流在 15mA 到 20mA 之间，电流过大会烧毁LED，电流过暗则可能不亮。
最重要的角色：限流电阻
绝对不能将LED直接连接到电源或微控制器的引脚上！ 因为LED的电阻非常小，一旦通电，电流会瞬间变得极大，烧毁LED和控制器。
必须串联一个“限流电阻”来限制电流。
如何计算限流电阻的阻值？
使用欧姆定律的变种公式：
R = (V_supply - Vf) / If
R: 电阻阻值 (单位: 欧姆, Ω)V_supply: 电源电压 (Arduino的5V)Vf: LED的正向电压 (红色LED取2V)If: LED的工作电流 (取20mA，即0.02A)
举例：
假设我们用一个5V的Arduino控制一个红色LED (Vf=2V, If=20mA)。
R = (5V - 2V) / 0.02A = 3V / 0.02A = 150Ω
我们需要一个150Ω左右的电阻，最接近的标准电阻值是 150Ω 或 220Ω（220Ω更安全，LED会稍暗一点）。
第二部分：实践项目 - 闪烁一个LED
这是每个电子爱好者的“Hello, World!”。
项目1：使用Arduino控制LED
所需材料
- Arduino Uno (或任何兼容板)
- LED (任意颜色)
- 220Ω 电阻
- 面包板
- 杜邦线
电路连接
- 将LED的长脚（正极）连接到面包板的一行。
- 将电阻的一端插入同一行,另一端连接到 数字引脚 13。
- 将LED的短脚（负极）连接到面包板的另一行。
- 用一根杜邦线将这一行连接到 GND (接地) 引脚。
连接图示：
Arduino Pin 13 ----[ 220Ω Resistor ]---->| |---- Arduino GND
(LED)提示： Arduino Uno板上的 引脚13 已经内置了一个LED和限流电阻，所以你可以直接将LED的长脚接到13，短脚接到GND，省去外部电阻，但为了学习原理，我们强烈建议使用外部电阻。
Arduino代码
打开Arduino IDE，复制并粘贴以下代码：
/*
* LED Blink 教程
* 让连接到数字引脚13的LED每秒闪烁一次。
*/
// 定义LED连接的引脚号
const int ledPin = 13;
// setup() 函数在每次上电或复位时运行一次
void setup() {
// 将ledPin设置为输出模式
pinMode(ledPin, OUTPUT);
}
// loop() 函数在setup()运行完毕后，会一直循环执行
void loop() {
// 点亮LED (输出高电平)
digitalWrite(ledPin, HIGH);
delay(1000); // 延时1000毫秒 (1秒)
// 熄灭LED (输出低电平)
digitalWrite(ledPin, LOW);
delay(1000); // 延时1000毫秒 (1秒)
}
代码解释
const int ledPin = 13;定义一个常量，方便我们修改代码，如果换了引脚，只需改这里即可。pinMode(ledPin, OUTPUT);告诉Arduino，ledPin将用来输出电压，而不是读取信号。digitalWrite(ledPin, HIGH);在ledPin上输出5V电压，点亮LED。digitalWrite(ledPin, LOW);在ledPin上输出0V电压，熄灭LED。delay(1000);让程序暂停1000毫秒（即1秒）。
上传代码到你的Arduino,你应该能看到LED开始闪烁了！
第三部分：进阶项目 - 控制多个LED
控制多个LED可以让我们创造出更复杂的模式。
项目2：使用Arduino实现流水灯
我们将控制8个LED,让它们像流水一样依次点亮和熄灭。
所需材料
- Arduino Uno
- 8个LED
- 8个220Ω电阻
- 面包板
- 杜邦线
电路连接
将8个LED的正极分别通过电阻连接到Arduino的 数字引脚2到9，所有LED的负极都连接到GND。
Arduino代码 (方法一：逐个控制)
这种方法最直观,但代码冗长。
const int ledPins[] = {2, 3, 4, 5, 6, 7, 8, 9}; // 定义LED连接的引脚数组
const int numLeds = 8; // LED的数量
void setup() {
// 设置所有引脚为输出模式
for (int i = 0; i < numLeds; i++) {
pinMode(ledPins[i], OUTPUT);
}
}
void loop() {
// 从第一个LED到最后一个LED依次点亮
for (int i = 0; i < numLeds; i++) {
digitalWrite(ledPins[i], HIGH); // 点亮当前LED
delay(100); // 延时
digitalWrite(ledPins[i], LOW); // 熄灭当前LED
}
// 从最后一个LED到第一个LED依次点亮
for (int i = numLeds - 1; i >= 0; i--) {
digitalWrite(ledPins[i], HIGH);
delay(100);
digitalWrite(ledPins[i], LOW);
}
}
Arduino代码 (方法二：使用位运算 - 更高效)
这种方法利用了byte数据类型和位运算，非常高效，是专业玩家的常用技巧。
// 定义连接到8个LED的引脚
const int latchPin = 11; // 锁存引脚 (ST_CP on 74HC595)
const int clockPin = 12; // 时钟引脚 (SH_CP on 74HC595)
const int dataPin = 10; // 数据引脚 (DS on 74HC595)
void setup() {
// 设置引脚为输出模式
pinMode(latchPin, OUTPUT);
pinMode(clockPin, OUTPUT);
pinMode(dataPin, OUTPUT);
}
void loop() {
// 从0到255循环，每次循环将二进制数移位
for (int i = 0; i < 256; i++) {
// 将latchPin拉低，准备发送数据
digitalWrite(latchPin, LOW);
// 发移位数据
shiftOut(dataPin, clockPin, LSBFIRST, i); // LSBFIRST表示从最低位开始发送
// 将latchPin拉高，锁存数据，LED状态更新
digitalWrite(latchPin, HIGH);
delay(100); // 控制速度
}
}
说明： 方法二虽然代码量少，但需要配合 74HC595移位寄存器 芯片使用，它可以只用3个Arduino引脚控制多达8个（甚至更多）LED，上面的代码是配合74HC595的，如果只是想用8个引脚控制，用方法一即可。
第四部分：高级项目 - 模拟与PWM控制
前面我们学的都是“亮”或“灭”两种状态，这叫 数字控制，现在我们来学习如何控制LED的 亮度，这叫 模拟控制。
什么是PWM？
PWM（Pulse Width Modulation，脉冲宽度调制）是一种通过快速开关数字信号来模拟模拟电压的技术，通过改变高电平时间在整个周期中的占比（即“占空比”），我们就能控制LED的平均电压，从而改变其亮度。
- 占空比 0%: 一直为低电平，LED全暗。
- 占空比 50%: 一半时间高电平，一半时间低电平，LED亮度为一半。
- 占空比 100%: 一直为高电平，LED全亮。
不是所有Arduino引脚都支持PWM,引脚旁有 符号的引脚支持PWM，如 Uno 上的 ~3, ~5, ~6, ~9, ~10, ~11。
项目3：使用Arduino实现呼吸灯
呼吸灯效果是LED从暗到亮,再从亮到暗循环。
所需材料
- Arduino Uno
- LED
- 220Ω 电阻
- 面包板
- 杜邦线
电路连接
与项目1相同,但LED要连接到支持PWM的引脚，引脚 9。
Arduino代码
const int ledPin = 9; // 必须使用支持PWM的引脚
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
// 亮度从0增加到255
for (int brightness = 0; brightness <= 255; brightness++) {
analogWrite(ledPin, brightness); // 使用analogWrite设置亮度
delay(10); // 控制渐变速度
}
// 亮度从255减少到0
for (int brightness = 255; brightness >= 0; brightness--) {
analogWrite(ledPin, brightness);
delay(10);
}
}
代码解释
analogWrite(pin, value): 这是Arduino中实现PWM的函数。pin: 支持PWM的引脚号。value: 0到255之间的整数，代表占空比，0是全暗，255是全亮。
第五部分：使用树莓派控制LED
树莓派是Linux微型电脑,控制LED的原理类似，但方式更“软件化”。
项目4：使用树莓派Python控制LED
所需材料
- 树莓派 (任何型号)
- LED
- 220Ω 电阻
- 面包板
- 杜邦线
电路连接
与Arduino项目1相同,将LED的正极通过电阻连接到树莓派的 GPIO 17 引脚，负极连接到 GND。
注意： 树莓派的GPIO引脚是 3V 逻辑，不是5V，虽然可以直接驱动LED，但使用220Ω电阻仍然是好习惯。
Python代码
-
在树莓派的终端中安装
RPi.GPIO库：sudo apt-get update sudo apt-get install python3-rpi.gpio
-
创建一个Python文件,
led_blink.py，并粘贴以下代码：
import RPi.GPIO as GPIO
import time
# 设置GPIO模式为BCM (基于芯片的引脚号)
GPIO.setmode(GPIO.BCM)
# 定义LED连接的GPIO引脚
led_pin = 17
# 设置引脚为输出模式
GPIO.setup(led_pin, GPIO.OUT)
try:
while True: # 创建一个无限循环
# 点亮LED
GPIO.output(led_pin, GPIO.HIGH)
print("LED ON")
time.sleep(1) # 暂停1秒
# 熄灭LED
GPIO.output(led_pin, GPIO.LOW)
print("LED OFF")
time.sleep(1) # 暂停1秒
except KeyboardInterrupt: # 捕获Ctrl+C键盘中断
print("程序已停止")
# 清理GPIO设置，安全退出
GPIO.cleanup()
运行代码
在终端中运行：
python3 led_blink.py
按 Ctrl+C 可以停止程序。
第六部分：纯硬件控制 - 无需编程
如果你不想写代码,也可以用纯硬件的方式控制LED。
项目5：使用555定时器制作闪烁器
NE555是一款经典的集成电路,可以用来制作各种定时器电路。
所需材料
- NE555定时器芯片
- LED
- 220Ω 电阻
- 两个10kΩ电阻
- 一个10μF电解电容
- 面包板
- 杜邦线
- 5V电源 (可以用USB电源)
电路连接
这是一个经典的非稳态多谐振荡器电路,可以产生方波信号来控制LED闪烁。
- 电源: 将555的 引脚8 (VCC) 连接到5V，引脚1 (GND) 连接到GND。
- 定时部分:
- 将一个10kΩ电阻连接在 引脚7 (Discharge) 和 引脚8 (VCC) 之间。
- 将另一个10kΩ电阻连接在 引脚7 (Discharge) 和 引脚6 (Threshold) 以及 引脚2 (Trigger) 之间。
- 将10μF电容的正极连接在 引脚2/6 和 引脚1 (GND) 之间。
- 输出:
- 将LED和220Ω电阻串联，连接在 引脚3 (Output) 和 引脚1 (GND) 之间。
工作原理
这个电路通过电阻和电容的充放电来控制555芯片内部比较器的翻转,从而在 引脚3 输出高低电平交替的方波信号，驱动LED闪烁，通过改变电阻和电容的值，可以轻松调节闪烁频率。
总结与下一步
| 控制方式 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| Arduino | 简单易学，社区庞大，适合快速原型开发 | 性能有限，不适合复杂计算 | 传感器项目、机器人、互动装置 |
| 树莓派 | 强大的Linux系统，能处理复杂任务，支持Python等高级语言 | 价格较高，功耗大 | 需要联网、图像处理、Web服务的项目 |
| 纯硬件 | 无需编程，响应速度快，成本低 | 功能固定，难以修改 | 简单的指示灯、定时器、报警器 |

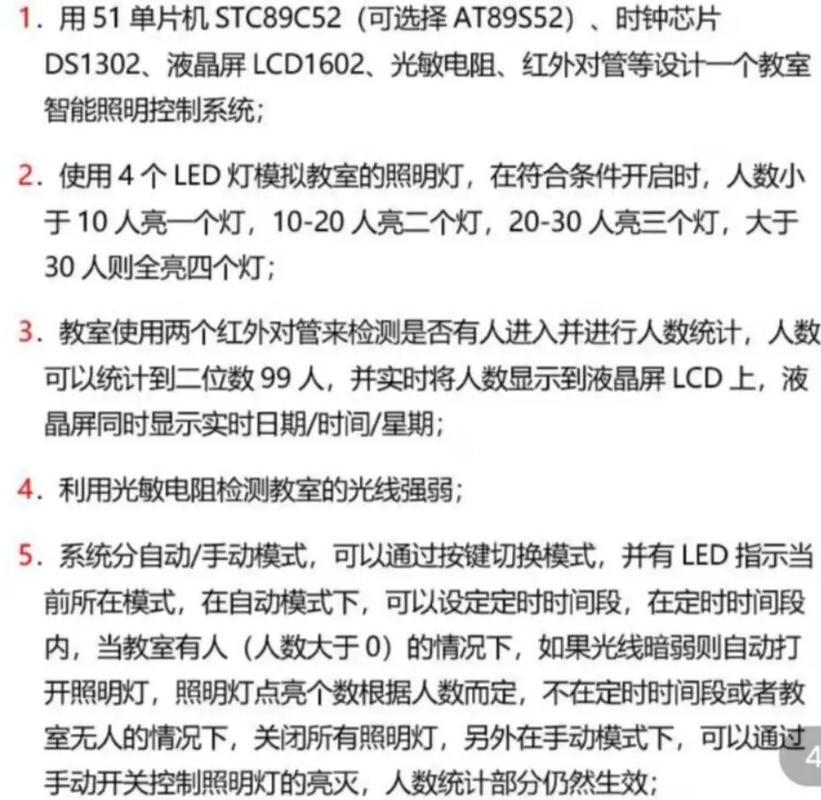

学完本教程，你可以尝试：

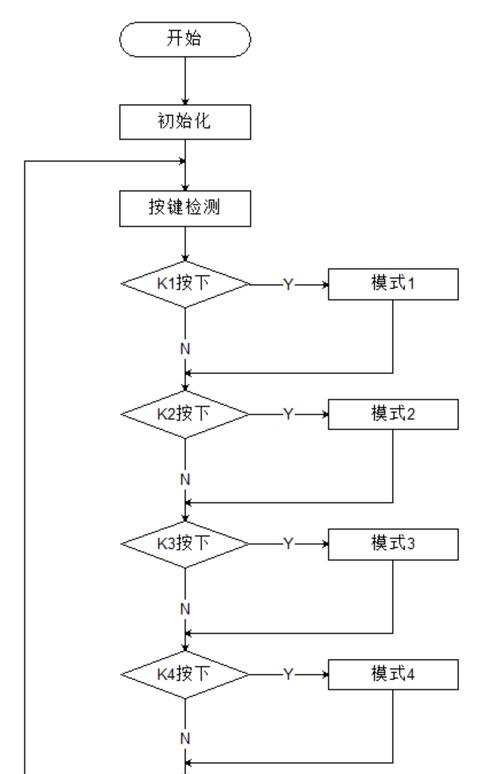

- 制作一个 按键控制LED开关 的电路。
- 使用 电位器 来调节PWM的占空比，实现手动调光。
- 尝试用 红外传感器 或 超声波传感器 来控制LED的亮灭。
- 学习使用 WS2812B (NeoPixel) 这类可寻址LED灯带，用一根线就能控制成百上千个独立颜色的LED。
希望这份详细的教程能帮助你顺利开启LED控制之旅！
