Protel DXP 2004 是 Altium 公司（原 Protel）的一款旗舰级 PCB 设计软件，虽然现在有更新的 Altium Designer 版本，但因其稳定、功能全面且对硬件要求较低,至今仍被许多工程师和爱好者广泛使用。

本教程将分为以下几个核心部分，并遵循一个典型的 PCB 设计流程：

第一部分：准备工作与环境熟悉

在开始设计之前,我们需要先安装软件并熟悉其工作界面。

软件安装

• 获取软件：可以从网上搜索 "Protel DXP 2004 SP2 完整版" 或 "Altium Designer 6.0"（两者基本相同），通常需要包含 安装包 和 破解文件/序列号。
• 安装步骤：
  1. 以管理员身份运行 setup.exe。
  2. 按照向导进行安装，选择“完全安装”。
  3. 安装过程中会要求输入序列号,使用破解文件中的序列号。
  4. 安装完成后,不要立即运行软件。
  5. 将破解文件夹中的 DXP.exe 和 Adviser.exe 复制到软件的安装目录下（默认为 C:\Program Files\Altium\DXP 2004 SP2）,覆盖原文件。
  6. 现在可以启动软件了。

熟悉工作界面

启动 Protel DXP 后,你会看到一个类似下图的主界面。

主要区域包括：

• 菜单栏：几乎所有命令的入口。
• 工具栏：常用命令的快捷图标，如文件操作、视图缩放等。
• 面板区：这是 Protel DXP 的核心，包含了各种设计管理面板，初次启动时，它会显示 "Files" 面板。
• 状态栏与标签栏：状态栏显示坐标、当前层等信息；标签栏用于切换不同的文档（如原理图、PCB）。

第二部分：原理图设计

原理图是电路的逻辑表示,是整个设计的基础。

步骤 1：创建新的项目

所有设计文件都必须包含在一个项目文件中。

1. 在 Files 面板中，点击 New -> Project -> PCB Project。
2. 一个新的项目文件 PCB_Project1.PrjPCB 会被创建。
3. 右键点击项目名称，选择 Save Project As...，将其重命名并保存，MyCircuit.PrjPCB。

步骤 2：创建新的原理图

1. 在 Files 面板中，点击 New -> Schematic。
2. 一个新的原理图文件 Sheet1.SchDoc 会被添加到项目中。
3. 右键点击原理图文件，选择 Save，重命名并保存，PowerCircuit.SchDoc。

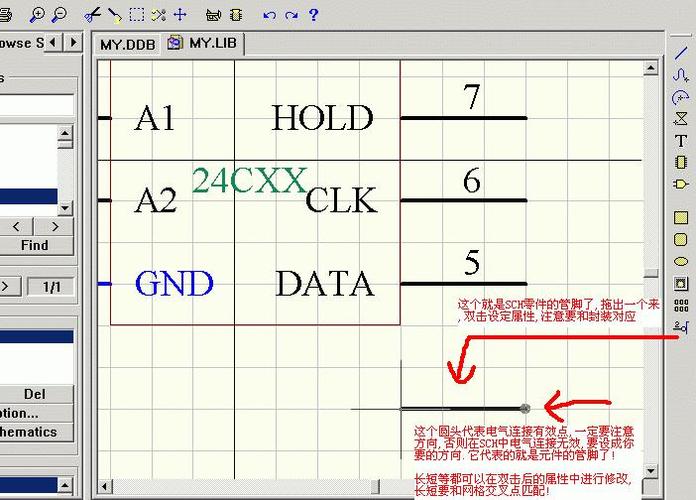

步骤 3：放置元件

1. 打开 "Libraries" 面板，如果看不到，可以通过菜单 View -> Workspace Panels -> Libraries 打开。
2. 你需要加载元件库，Protel DXP 自带了大量的库。
   • 常用分立元件库：Miscellaneous Devices.IntLib (电阻、电容、二极管等)。
   • 常用接插件库：Miscellaneous Connectors.IntLib (排针、USB座等)。
   • 常用集成电路库：根据你的芯片型号搜索，ST Microelectronics、TI 等厂商的库。
3. 放置元件：
   • 在 Libraries 面板中，选中一个库（如 Miscellaneous Devices.IntLib）。
   • 在下方的元件列表中找到你需要的元件（如 Resistor2 - 电阻, Cap - 电容）。
   • 双击元件名，或点击 Place 按钮，然后移动鼠标到原理图纸上,单击即可放置。
   • 按 Tab 键可以编辑元件的属性（如标号 Designator R1, R2...，值 Value 10k, 0.1uF...）。
   • 按空格键可以旋转元件。

步骤 4：连接导线

1. 点击菜单栏的 Place -> Wire，或者点击工具栏的 导线工具。
2. 鼠标指针会变成十字，将十字移动到元件引脚上，当出现一个红色的叉时，表示连接点有效,单击开始画线。
3. 拖动鼠标到下一个连接点，再次单击,继续此过程完成所有连线。
4. 右键单击两次,结束画线模式。

步骤 5：放置电源和接地符号

1. 点击菜单栏的 Place -> Power Port。
2. 按 Tab 键编辑属性，将 Net 属性设置为 +5V、+3.3V 或 GND。
3. 放置到电路的相应位置。

步骤 6：编译原理图

编译可以检查原理图中的电气错误，如未连接的引脚、网络标号冲突等。

1. 确保你的原理图是当前活动窗口。
2. 点击菜单 Project -> Compile Document PowerCircuit.SchDoc。
3. 如果有错误，会在下方的 "Messages" 面板中显示,双击错误信息可以快速定位到原理图中的错误位置并修正。

步骤 7：创建网络表

网络表是连接原理图和 PCB 的桥梁,它定义了元件和它们之间的连接关系。

1. 在项目文件上右键单击，选择 Project -> Compile PCB Project MyCircuit.PrjPCB,确保整个项目编译无误。
2. 再次右键单击项目，选择 Design -> Netlist For Project -> Protel。
3. 软件会自动生成一个网络表文件 MyCircuit.NET,它会出现在项目文件下。

第三部分：PCB 设计

PCB 设计是将原理图的逻辑布局转化为物理电路板的过程。

步骤 1：创建新的 PCB 文档

1. 在 Files 面板中，点击 New -> PCB。
2. 一个新的 PCB 文件 PCB1.PcbDoc 会被添加到项目中。
3. 右键点击并保存，重命名为 PowerCircuit.PcbDoc。

步骤 2：定义板框

1. 切换到 Mechanical Layer 1（机械层1）,用于绘制板子的物理边界。
2. 点击菜单 Design -> Board Shape -> Define Board Shape。
3. 使用画线工具或圆弧工具,绘制你想要的板子外形。
4. 绘制完成后，点击菜单 Design -> Board Shape -> Move Board Shape Vertices 来调整顶点位置。

步骤 3：导入网络表与元件

这是最关键的一步，将原理图中的所有元件和网络连接导入到 PCB 中。

1. 在 PCB 文件为当前活动窗口时，点击菜单 Design -> Import Changes From MyCircuit.PrjPCB。
2. 会弹出一个 "Engineering Change Order" (工程变更顺序) 对话框。
3. 点击 Validate Changes 检查是否有错误，如果所有项目前都显示绿色的勾,说明没有问题。
4. 点击 Execute Changes 执行导入。
5. 导入成功后，关闭对话框，你会看到所有元件都堆叠在板框外，并且有飞线（白色细线）连接着它们,飞线代表了网络连接关系。

步骤 4：元件布局

布局是 PCB 设计中艺术与技术结合的部分,直接影响电路性能。

1. 使用 选择工具（鼠标箭头）拖动元件,将它们放置在板框内部。
2. 布局原则：
   • 按功能模块布局：将功能相关的元件放在一起。
   • 考虑信号流向：输入、处理、输出部分尽量呈线性排列。
   • 接口元件靠近板边：如 USB、排针、接线端子等。
   • 发热元件远离敏感元件：如电压调节器、大功率电阻。
   • 注意飞线交叉：尽量减少飞线的交叉,以减少布线难度。
3. 使用快捷键 L 打开 "Board Layers and Colors" 对话框，可以设置各层的显示/隐藏和颜色,方便布局。

步骤 5：布线

布线是将飞线转化为实际的铜箔走线。

1. 设置设计规则：这是保证 PCB 可靠性的关键！
   • 点击菜单 Design -> Rules...。
   • 在弹出的对话框中，你可以设置各种规则，如：
     • Routing -> Width：设置走线宽度，电源和地线可以设置得宽一些（如 20mil），信号线可以窄一些（如 8-10mil）。
     • Routing -> Clearance：设置铜箔之间的安全距离（如 8mil）。
     • Plane -> Polygon Connect Style：设置铺铜与焊盘的连接方式。
2. 开始布线：
   • 点击菜单 Place -> Interactive Routing，或使用快捷键 P -> T。
   • 鼠标指针变成十字，将十字移动到元件引脚上,单击开始布线。
   • Protel DXP 会自动吸附到网格点,并保持设定的线宽。
   • 按空格键可以切换走线转角模式（45度直角、90度直角、圆弧）。
   • 右键单击两次结束当前布线。
3. 技巧：
   • 使用 Page Up / Page Down 缩放视图。
   • 按 V -> F 可以快速缩放到整个板框。
   • 使用 MM 切换单位（毫米/密尔 mil）。

步骤 6：铺铜

铺铜通常用于电源和地，可以提供稳定的电流,并减少阻抗。

1. 切换到 Top Layer（顶层）或 Bottom Layer（底层）。
2. 点击菜单 Place -> Polygon Pour。
3. 按 Tab 键设置铺铜属性：
   • Net: 选择你要连接的网络，如 GND。
   • Remove Dead Copper: 勾选,可以删除孤立的铜箔。
4. 沿着板框内部绘制一个多边形，将需要铺铜的区域包围起来,然后右键单击闭合。
5. 软件会自动进行填充，同样对 Bottom Layer 进行 GND 铺铜。

步骤 7：设计规则检查

布线和铺铜完成后，必须进行 DRC 检查,确保设计没有违反任何规则。

1. 点击菜单 Tools -> Design Rule Check...。
2. 在对话框中点击 Run Design Rule Check。
3. 检查结果会生成在 MyCircuit.DRC 文件中，打开该文件,根据报告修正所有错误。

第四部分：输出与生产

设计完成后,需要生成生产文件。

生成 Gerber 文件

Gerber 文件是 PCB 厂商用于生产的标准文件。

1. 在项目文件上右键单击，选择 File -> Fabrication Outputs -> Gerber Files。
2. 在弹出的对话框中：
   • General 选项卡：选择单位（毫米或英寸）和格式（4:8 或 2:5，2:5 更精确）。
   • Layers 选项卡：必须勾选所有需要的层，包括铜层、丝印层、阻焊层、机械层等。
   • Drill Drawing 和 Drill Files 选项卡：设置钻孔文件。
3. 点击 OK，软件会在项目目录下生成一个 .GBR 文件夹，里面包含所有 Gerber 文件。

生成钻孔文件

在生成 Gerber 文件时通常会一并生成,也可以单独生成。

生成物料清单

1. 在项目文件上右键单击，选择 Reports -> Bill of Materials。
2. 在弹出的窗口中，可以设置 BOM 的列，然后点击 Export 导出为 Excel 或 CSV 文件。

学习资源推荐

• 视频教程：在 Bilibili、YouTube 等平台搜索 "Protel DXP 教程"，有大量中文和英文视频,跟着操作会学得更快。
• 官方文档：虽然较旧,但依然是最权威的参考资料。
• 社区论坛：如 "EDA365" 等电子设计论坛,可以遇到很多问题并得到解答。

总结与提示

• 熟能生巧：PCB 设计是一个实践性很强的技能，多动手画几个简单的板子（如 LED 点阵、单片机最小系统）,水平会快速提升。
• 备份文件：养成随时保存和备份项目文件的好习惯。
• 耐心细致：检查错误（尤其是 DRC）需要极大的耐心,一个短路点就可能导致整个板子报废。

希望这份详细的教程能帮助你顺利入门 Protel DXP！祝你设计愉快！
