浩辰CAD 2025 使用教程
第一部分：入门基础
第一章：初识浩辰CAD 2025
1 软件简介 浩辰CAD是一款功能强大的二维/三维工程设计软件，广泛应用于建筑、机械、电气、市政等各个领域，它兼容AutoCAD的文件格式（.dwg），界面和操作习惯也与AutoCAD非常相似,对于从AutoCAD转过来的用户非常友好。
（图片来源网络，侵删）
2 安装与启动
- 安装：从浩辰官网下载安装包，根据向导进行安装，建议安装时选择“典型安装”，并勾选“创建桌面快捷方式”。
- 启动：双击桌面图标或从开始菜单启动。

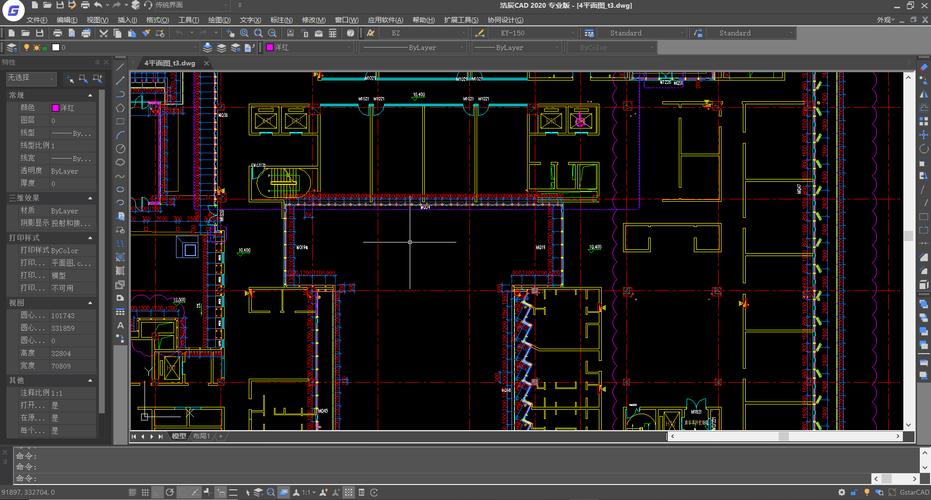

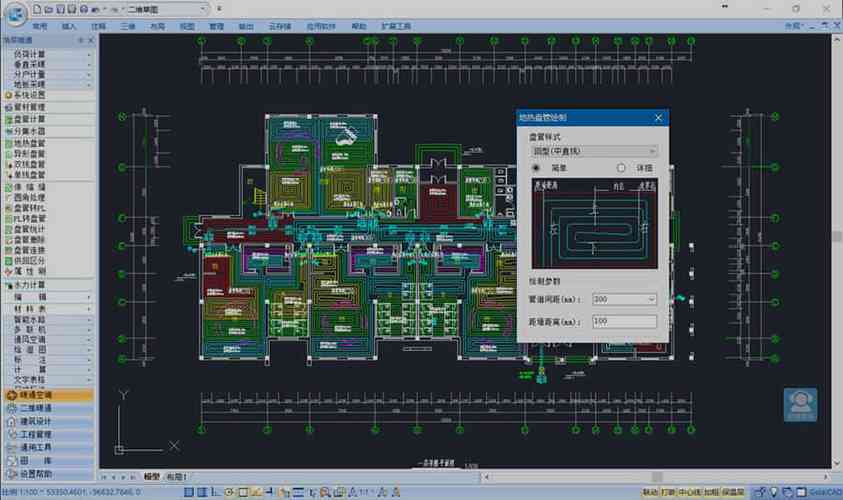

3 工作界面详解 启动软件后，你会看到经典的工作界面,主要由以下几部分组成：
- 应用程序菜单：位于左上角，是“文件”菜单的替代品，用于新建、打开、保存、打印和发布文件。
- 快速访问工具栏：位于界面的最上方，默认包含新建、打开、保存、打印等常用命令,可以自定义。
- 功能区：位于界面上方，是命令的主要入口，它由多个选项卡（如“常用”、“插入”、“注释”等）组成,每个选项卡下又分为多个面板。
- 绘图区：屏幕中央的空白区域,是你进行绘图和设计的主要工作空间。
- 命令行：位于绘图区下方，是输入命令和参数的地方，非常重要！初学者一定要养成关注命令行的习惯。
- 状态栏：位于界面的最下方，用于显示光标的坐标、切换绘图模式（如正交、对象捕捉、动态输入等）和控制视图显示。
第二章：基本操作
1 文件管理
- 新建：
Ctrl + N或 点击“应用程序菜单” -> “新建”。 - 打开：
Ctrl + O或 点击“应用程序菜单” -> “打开”。 - 保存：
Ctrl + S或 点击“快速访问工具栏”的“保存”图标，首次保存会弹出“另存为”对话框，可以选择文件版本（如浩辰CAD 2025、2025、DWG 2025等）。 - 另存为：
Ctrl + Shift + S,可以将当前文件另存为新文件。
2 命令的执行方式 CAD的核心是命令,执行命令有三种主要方式：
（图片来源网络，侵删）
- 功能区按钮：在功能区中点击相应的图标。
- 命令行输入：在命令行中输入命令的全称或快捷键，然后按
Enter键。- 示例：要画一条直线，可以在命令行输入
L(Line的快捷键) 并回车。
- 示例：要画一条直线，可以在命令行输入
- 菜单栏：通过“应用程序菜单”或顶部菜单栏（如果显示）选择命令。
技巧：熟练使用快捷键是提高绘图效率的关键。
3 视图控制
- 缩放：
- 实时缩放：在命令行输入
Z(Zoom) -> 回车 ->E(Extents，范围) 或P(Previous，上一个)。 - 鼠标滚轮：向前滚动放大,向后滚动缩小。
- 动态缩放：在命令行输入
Z-> 回车 ->D,然后按住鼠标左键拖动。
- 实时缩放：在命令行输入
- 平移：
- 在命令行输入
P(Pan) -> 回车,然后按住鼠标左键拖动。 - 鼠标中键：按住鼠标中键不放,可以快速平移视图。
- 在命令行输入
第三章：绘图基础
1 绘制基本图形
- 直线：
L(Line)- 命令行提示：
_line 指定第一个点:-> 点击或输入坐标 ->指定下一点或 [放弃(U)]:-> 点击 ->Enter结束。
- 命令行提示：
- 圆：
C(Circle)- 命令行提示：
_circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:-> 点击 ->指定圆的半径或 [直径(D)]:-> 输入半径值或D后输入直径值。
- 命令行提示：
- 矩形：
REC(Rectangle)- 命令行提示：
_rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:-> 点击 ->指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:-> 点击或输入D后输入长和宽。
- 命令行提示：
- 多段线：
PL(Pline)可以绘制由直线和圆弧组成的连续线条,并且可以设置统一的宽度。
（图片来源网络，侵删）
2 精确定位
- 坐标输入：
- 绝对直角坐标：
X,Y(100,200) - 相对直角坐标：
@X,Y(相对于上一点的坐标) - 相对极坐标：
@距离<角度(@100<45，表示从上一点出发，距离100,角度45度)
- 绝对直角坐标：
- 对象捕捉：
- 这是CAD的灵魂！开启状态栏上的“对象捕捉”按钮（磁铁图标）。
- 在“对象捕捉”按钮上右键 -> “设置”，可以勾选需要捕捉的点，如端点、中点、圆心、交点、垂足等。
- 临时捕捉：按住
Shift键 + 右键，会弹出捕捉菜单,可以临时调用捕捉功能。
第二部分：进阶技巧
第四章：图形编辑
1 选择对象
- 点选：直接单击对象。
- 窗口选择：从左向右拖动，只有完全包含在窗口内的对象才会被选中（蓝色方框）。
- 交叉选择：从右向左拖动，只要与窗口接触或被包含在内的对象都会被选中（绿色方框）。
- 快速选择：在命令行输入
QSELECT，可以根据图层、颜色、线型等快速选择对象。
2 常用编辑命令
- 删除：
E(Erase) - 移动：
M(Move) - 复制：
CO或CP(Copy) - 旋转：
RO(Rotate) - 修剪：
TR(Trim) -> 选择剪切边界 -> 回车 -> 点击要剪掉的部分。 - 延伸：
EX(Extend) -> 选择边界 -> 回车 -> 点击要延伸的对象。 - 偏移：
O(Offset) -> 输入偏移距离 -> 选择对象 -> 在要偏移的一侧点击。 - 镜像：
MI(Mirror) -> 选择对象 -> 回车 -> 指定镜像线上的两点 -> 选择是否删除源对象。
第五章：图层管理
图层就像透明的叠加胶片，用于管理不同类型的对象，建筑图可以有“轴线”、“墙体”、“门窗”、“尺寸标注”等图层。
- 图层特性管理器：
LA(Layer)。 - 操作：
- 新建图层：点击“新建图层”按钮,输入图层名。
- 设置颜色：点击颜色方块，为图层设置不同颜色,方便区分。
- 设置线型：点击“Continuous”，加载线型（如虚线
ACAD_ISO02W100）。 - 设置线宽：点击“默认”,为图层设置线宽。
- 开关/冻结/锁定：控制图层的可见性和可编辑性。
- 开/关：关闭后图层上的对象不可见,但参与计算。
- 冻结/解冻：冻结后图层上的对象不可见，且不参与计算,可加快显示速度。
- 锁定/解锁：锁定后图层上的对象可见,但不能被编辑。
最佳实践：绘图前，先规划好图层,并将不同类型的对象绘制到相应的图层上。
第六章：尺寸标注与文字
1 尺寸标注
- 标注样式管理器：
D(Dimstyle)，用于设置标注的箭头大小、文字高度、精度等。 - 常用标注命令：
- 线性标注：
DLI(Dimlinear) - 对齐标注：
DAL(Dimaligned) - 半径标注：
DRA(Dimradius) - 直径标注：
DDI(Dimdiameter) - 角度标注：
DAN(Dimangular)
- 线性标注：
2 文字
- 文字样式：
ST(Style)，用于设置文字的字体、高度等。 - 单行文字：
TEXT或DT，适合输入简短的文字，如轴号、标高。 - 多行文字：
T或MTEXT，适合输入大段文字，功能更强大，可以设置段落、堆叠分数等。
第七章：块与属性
1 创建块 块是一个或多个对象的组合，可以重复使用,并节省存储空间。
- 命令：
B(Block) - 操作：
- 绘制要定义为块的图形。
- 输入
B-> 弹出“块定义”对话框。 - 输入块名称。
- 点击“选择对象”,框选要定义的图形。
- 点击“拾取点”，选择一个基点（插入点）。
- 点击“确定”。
2 插入块
- 命令：
I(Insert) - 操作：在弹出的对话框中选择要插入的块，设置缩放比例和旋转角度，然后点击“确定”,在绘图区指定插入点。
3 定义属性 属性是块的附加文字信息,可以编辑。
- 应用场景：创建带属性的“标题栏”块，每次插入时可以填写不同的项目名称、设计者等。
- 操作：
- 先绘制块的图形。
- 输入
ATT(Attdef) -> 弹出“属性定义”对话框。 - 设置“标记”（如
PROJECT_NAME）、“提示”（如“请输入项目名称”）、“默认值”。 - 设置文字样式和对齐方式，点击“确定”后放置在图形上。
- 使用
B命令将图形和属性定义一起创建为块。
第三部分：实用与高效
第八章：高级工具与技巧
1 图块编辑
- 在位编辑块：双击插入的块，直接在当前图形中编辑块的内容,编辑完成后会提示保存或放弃修改。
- 块编辑器：输入
BE(Blockeditor)，进入专门的块编辑环境,可以添加动态行为。
2 动态块 动态块是带有智能功能的块，可以通过自定义夹点进行拉伸、旋转、缩放等操作,大大提高灵活性。
- 创建：在块编辑器中，使用“参数集”和“动作”来定义动态行为。
- 示例：创建一个可以拉伸长度的门块。
3 设计中心
- 命令：
ADC或Ctrl + 2 - 作用：可以浏览和管理图形文件、图块、图层、标注样式等，并直接拖拽到当前图形中使用,实现资源共享。
4 图纸集 对于大型项目，可以使用图纸集功能来管理所有的图纸视图、标题块和说明,便于组织和发布。
第九章：打印与输出
1 页面设置管理器
- 命令：
PAGESETUP - 作用：配置打印设备、纸张大小、打印方向、打印比例等，一个图形文件可以保存多个页面设置,用于打印不同尺寸的图纸。
2 打印
- 命令：
PLOT或Ctrl + P - 操作：
- 在“打印”对话框中，选择已设置好的“页面设置”。
- 选择打印机/绘图仪。
- 在“打印区域”中选择“窗口”,然后框选要打印的图形范围。
- 关键：在“打印比例”中，通常选择“布满图纸”或设置一个固定的比例（如 1:100）。注意： 如果在模型空间出图，需要设置打印比例；如果在布局（图纸空间）出图，通常设置为 1:1。
- 点击“预览”查看效果，满意后点击“确定”打印。
第十章：模型空间与布局空间
这是CAD出图的核心概念。
- 模型空间：用于绘制和设计你的图形，是一个无限大的三维空间，按 1:1 的实际尺寸绘图。
- 布局空间：用于安排和打印图纸,每个布局代表一张打印出来的图纸。
- 切换：点击绘图区左下角的“模型”和“布局1/2”标签。
- 布局出图流程：
- 在模型空间中完成绘图。
- 切换到布局空间。
- 删除默认的视口（一个矩形框）。
- 输入
VIEWPORTS命令,创建一个新的视口。 - 在新视口中，使用
Z->S(Scale) 命令设置视图的显示比例（如 1:100）。 - 在布局空间中插入标题块。
- 使用
PLOT命令打印布局，此时打印比例设为 1:1。
总结与学习建议
- 勤动手：CAD是实践性极强的软件,看再多教程不如自己动手画一张简单的图纸。
- 善用命令行：强迫自己使用命令行输入命令,效率会飞速提升。
- 学习快捷键：将常用命令的快捷键（如
L,C,O,TR,CO,M,E）背下来。 - 养成好习惯：从一开始就养成良好的图层、命名和文件管理习惯。
- 多看多学：在网上找一些浩辰CAD的案例视频,学习别人的绘图思路和技巧。
希望这份详尽的教程能帮助你快速掌握浩辰CAD 2025！祝你学习愉快！
