CATIA V5R27 (2025版) 安装全教程

CATIA V5R27 是 Dassault Systèmes 公司推出的一个经典版本，虽然现在已有更新的版本，但因其稳定性和兼容性，在许多企业和个人用户中仍在广泛使用，本教程将引导你完成整个安装过程。

第一步：安装前准备工作

这是最关键的一步,准备工作不充分会导致安装失败或后续无法正常运行。

系统要求检查

确保你的电脑满足或超过以下推荐配置：

• 操作系统:

  • Windows 7 (推荐 64位)
  • Windows 8 / 8.1 (推荐 64位)
  • Windows 10 (推荐 64位)
  • 注意: 建议关闭 Windows 的自动更新和实时保护功能，以避免安装过程中被杀毒软件或系统更新中断。

• 处理器:


  （图片来源网络，侵删）
  • 最低: Intel Core i3 或 AMD 同等级别处理器。
  • 推荐: Intel Core i5 / i7 或 AMD Ryzen 5 / 7 等多核处理器，核心数越多，运行越流畅。

• 内存:

  • 最低: 8 GB RAM。
  • 推荐: 16 GB 或 32 GB RAM，CATIA 是内存大户，内存越大，处理复杂模型的能力越强。

• 硬盘空间:

  • 安装所需: 至少 20 GB 的可用空间。
  • 推荐: 建议使用固态硬盘，能极大提升软件的启动和运行速度。

• 显卡:

  • 最低: 1 GB 显存的独立显卡 (如 NVIDIA Quadro 或 AMD FirePro/ Radeon Pro 系列的专业图形卡)。
  • 强烈推荐: 4 GB 或以上显存的独立专业显卡。游戏显卡（如 GeForce, Radeon RX）虽然也能用，但在稳定性、性能优化和专业驱动支持上不如专业显卡。

• 显示器:


  （图片来源网络，侵删）
  • 分辨率: 建议使用 1920x1080 (1080p) 或更高分辨率的显示器。

软件与文件准备

1. 获取安装包:

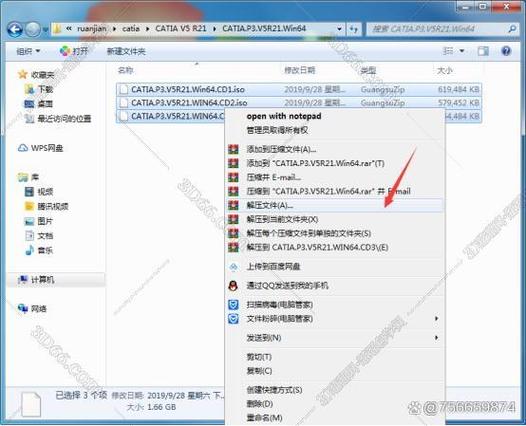

   • 你需要完整的 CATIA V5R27 安装包，通常这是一个包含多个 .iso 镜像文件的压缩包。
   • 使用解压软件（如 WinRAR, 7-Zip）将其解压出来。

2. 获取许可证文件:

   • CATIA 的运行需要一个许可证文件（.lic 或 .dat 文件），这个文件通常由软件供应商提供。
   • 重要: 许可证文件需要根据你电脑的主机名和MAC地址来生成，请提前记下你的主机名（在“此电脑”属性中查看）和有线网卡的MAC地址（在命令提示符中输入 ipconfig /all 查看）。

3. 关闭杀毒软件和防火墙:

   在安装过程中,暂时完全关闭所有杀毒软件、防火墙（包括 Windows Defender）和安全中心，它们可能会误判安装程序中的文件为病毒或阻止某些网络连接，导致安装失败。

4. 以管理员身份运行:

   • 为了避免权限问题,所有后续步骤中的安装程序和批处理文件，都请右键点击，选择“以管理员身份运行”。

第二步：开始安装

加载镜像文件

• 如果你下载的是 .iso 文件，需要使用虚拟光驱软件（如 Daemon Tools, UltraISO）将其加载为一个虚拟光驱。
• 加载成功后,会自动弹出安装界面，或者打开“我的电脑”，找到虚拟光驱盘符，双击打开。

启动安装程序

• 在加载的镜像文件中,找到名为 Setup.exe 或 CATIA_V5R27.exe 的安装程序。
• 右键点击它，选择“以管理员身份运行”。

进入安装向导

• 安装程序启动后,会显示 Dassault Systèmes 的欢迎界面。
• 点击 “Install” 按钮，进入安装类型选择界面。

选择安装类型

• 这里通常有两种选择：
  • Typical (典型安装): 这是最推荐的选择，它会自动安装最常用和核心的功能模块，适合绝大多数用户。
  • Custom (自定义安装): 如果你有特殊需求，比如只安装特定的模块（如只装DMU运动机构，不装曲面设计），可以选择此项，对于新手，不建议使用自定义安装。
• 选择 “Typical”，然后点击 “Next”。

接受许可协议

• 仔细阅读许可协议,勾选 “I accept ...” (我接受...) 选项。
• 点击 “Next”。

配置安装路径

• 系统会默认一个安装路径,C:\Program Files\Dassault Systemes。
• 强烈建议不要修改这个默认路径，因为很多环境变量和配置文件都是基于此路径的，修改路径可能会导致后续模块无法加载。
• 点击 “Next”。

配置语言环境

• 选择你希望使用的语言,通常选择 “English”，因为绝大多数教程和插件都是基于英文环境的。
• 点击 “Next”。

开始安装

• 安装程序会开始复制文件并配置系统,这个过程可能需要 30 分钟到 1 小时不等，具体取决于你的电脑性能。
• 耐心等待,不要关闭窗口或进行其他操作。

安装完成

• 当看到安装成功的提示后,点击 “Finish” 完成主程序的安装。

第三步：配置许可证

这是让 CATIA 能够正常运行的灵魂步骤。

定位许可证文件

• 在你之前解压的安装包中,找到一个名为 license 或类似名称的文件夹。
• 将你准备好的、根据你电脑信息生成的 .lic 或 .dat 许可证文件复制出来，放到一个方便的位置，D:\CATIA_License。

打开许可证管理器

• 在 Windows 的开始菜单中，找到 Dassault Systèmes 程序组。
• 找到并运行 “LMTools” (License Management Tools)。

配置许可证文件路径

1. 在 LMTools 界面，点击 “Config Services” 标签页。
2. 在 “Config Services” 中，点击 “Add” 按钮。
3. Service Name: 输入一个你容易识别的名称，CATIA_V5R27。
4. Path to the lmgrd.exe file: 点击“Browse”，找到许可证管理器程序，它的路径通常是：C:\Program Files\Dassault Systemes\B27\win_b64\code\bin\lmgrd.exe。
5. Path to the license file: 点击“Browse”，选择你刚刚复制出来的那个 .lic 许可证文件。
6. Path to the debug log file: 点击“Browse”，选择一个位置来生成日志文件，你可以创建一个 debug.log 文件，或者留空让系统自动生成。
7. 点击 “Save” 保存设置。

启动许可证服务器

1. 回到 LMTools 主界面，点击 “Start Reread” 按钮。
2. 在弹出的窗口中,选择你刚刚创建的服务（CATIA_V5R27），然后点击 “Save” -> “Start” -> “Reread”。
3. 如果一切正常,窗口下方会显示 “Server (lmgrd) start successful” 或类似的成功信息，在任务栏右下角会出现一个钥匙图标。
4. 检查日志: 如果启动失败，请检查你之前配置的路径是否正确，并查看日志文件（debug.log）中的错误信息。

第四步：配置环境变量

这一步是为了让 CATIA 启动时能自动找到许可证服务器。

1. 在 Windows 搜索栏中输入 “编辑系统环境变量”，并打开它。
2. 在弹出的“系统属性”窗口中，点击右下角的 “环境变量...” 按钮。
3. 在 “系统变量” (不是用户变量) 部分，找到名为 DSLM_LICENSE_FILE 的变量。
   • 如果存在,双击它，在“变量值”一栏，确保值是 27000@你的主机名。27000 是默认的端口号，你的主机名就是你电脑的名称（不区分大小写）。
   • 如果不存在,点击 “新建...”：
     • 变量名: DSLM_LICENSE_FILE
     • 变量值: 27000@你的主机名
4. 点击“确定”保存所有设置。

第五步：启动 CATIA 并验证

1. 重启电脑: 为了确保所有环境变量和许可证服务都正确加载，强烈建议在完成以上所有步骤后，重启一次电脑。
2. 启动 CATIA: 重启后，从开始菜单启动 CATIA V5R27。
3. 验证许可证:
   • 启动 CATIA 后，点击顶部菜单栏的 “Help” -> “About CATIA...”。
   • 在弹出的“窗口中，查看 “License Status” 或 “许可状态”。
   • 如果显示 “Product Checked Out” 或类似信息，并且列出了你拥有的模块（如 CAA V5 Mechanical Design），说明许可证配置成功！

常见问题与解决方法

• Q: 启动 CATIA 时提示“找不到许可证服务器”或“License Not Available”。

  • A: 检查以下几点：
    1. 确认 LMTools 中的许可证服务器已经成功启动（任务栏有钥匙图标）。
    2. 确认 DSLM_LICENSE_FILE 环境变量中的主机名和端口号是否正确。
    3. 确认防火墙或杀毒软件没有阻止 lmgrd.exe 的网络通信。
    4. 检查 .lic 文件中的主机名是否与你电脑的实际主机名完全匹配（不区分大小写）。

• Q: 安装过程中报错，提示缺少某个组件。

  • A: 这通常是由于系统缺少必要的运行库，请确保你的 Windows 系统已安装最新的 .NET Framework 和 Visual C++ Redistributable，可以搜索并安装 "Microsoft Visual C++ 2025-2025 Redistributable (x64)"。

• Q: CATIA 运行非常卡顿。

  • A:
    1. 内存不足: 关闭其他不必要的程序，或考虑增加物理内存。
    2. 显卡问题: 检查是否安装了专业的显卡驱动（NVIDIA Quadro/AMD FirePro），而不是游戏驱动，在 CATIA 的“工具”->“选项”->“常规”->“显示”中，可以尝试切换 3D 渲染模式。
    3. 硬盘速度: 将模型文件和软件都安装在固态硬盘上。

• Q: 许可证文件 .lic 中的主机名写错了怎么办？

  • A: 你需要修改 .lic 文件，用记事本打开它，找到 SERVER 或 VENDOR 行，将错误的主机名修改为正确的，然后保存，在 LMTools 中 Stop -> Save -> Reread -> Start 你的许可证服务即可。

希望这份详细的教程能帮助你成功安装和配置 CATIA V5R27！祝你使用愉快！
