AutoCAD 电气制图综合教程

本教程将分为以下几个部分：

1. 基础准备与环境设置
2. 核心概念：图层、块与样板文件
3. 电气符号的绘制与创建
4. 绘制电气原理图
5. 绘制电气接线图与布局图
6. 标注与注释
7. 高级技巧与效率提升
8. 打印与输出

第一部分：基础准备与环境设置

在开始绘图前,建立一个规范、高效的工作环境至关重要。

启动 AutoCAD 并创建新文件

• 启动 AutoCAD。
• 在“开始”选项卡中，选择“从草图开始”或“使用样板”。
• 强烈建议使用样板文件，我们将在后面详细讲解如何创建。

熟悉工作界面

• 功能区: 命令的主要集合，按“选项卡”和“面板”组织。
• 命令行: 输入命令和参数的地方，是高效绘图的核心。
• 绘图区: 您绘制图形的区域。
• 状态栏: 显示光标坐标、绘图辅助工具（如栅格、正交、对象捕捉等）。

单位设置

• 命令：UNITS
• 在“图形单位”对话框中：
  • 长度类型： 小数
  • 精度： 0.000 (根据需要设置，电气图纸常用毫米，精度到小数点后三位)
  • 插入比例： 将“用于缩放插入内容的单位”设置为“毫米”。

图层设置

图层是管理复杂图形的“透明覆盖层”，将不同类型的对象（如导线、符号、文字、边框）放在不同图层上，可以方便地控制它们的显示、颜色和线型。

• 命令：LAYER (或 LA)
• 创建以下常用图层：
  • 0 (默认层，用于块定义)
  • 导线 (颜色：白色/黑色，线宽：默认)
  • 符号 (颜色：绿色，线宽：默认)
  • 文字 (颜色：白色/黑色，线宽：默认)
  • 边框 (颜色：白色/黑色，线宽：0.3mm)
  • 注释 (颜色：青色，线宽：默认)

绘图辅助工具

• 栅格: 按快捷键 F7 开关，帮助对齐。
• 正交模式: 按快捷键 F8 开关，强制绘制水平和垂直线。
• 对象捕捉: 按快捷键 F3 开关，精确捕捉到对象的特定点（端点、中点、圆心等），在“草图设置” (DSETTINGS) 中可以设置常用的捕捉模式。

第二部分：核心概念：图层、块与样板文件

掌握这三个概念,您的绘图效率将成倍提升。

图层

• 作用： 管理图形对象，如冻结/解冻、锁定/解锁、改变颜色和线型。
• 操作： 在“图层特性管理器”中，点击图层名称可以选中，点击“开/关”、“冻结/解冻”、“锁定/解锁”图标来控制图层状态。

块

块是多个对象的组合,可以作为一个单一对象进行操作，它是电气制图的灵魂。

• 创建块:
  • 命令：BLOCK (或 B)
  • 绘制一个电气符号（如一个开关）。
  • 输入 BLOCK 命令，给块命名（如 SWITCH-SPST）。
  • 选择基点,即插入块时的参考点（通常是符号的中心或一个端点）。
  • 选择对象,点击“确定”。
• 插入块:
  • 命令：INSERT (或 I)
  • 在“插入”对话框中选择要插入的块。
  • 可以在屏幕上指定插入点、缩放比例和旋转角度。
• 编辑块:
  • 命令：BEDIT
  • 可以在专门的块编辑器中修改块的定义,所有插入该块的地方都会自动更新。

样板文件

样板文件是一个带有预设设置的 .dwt 文件，每次新建图纸时调用它，可以避免重复设置，保证图纸的标准化。

• 创建样板文件：
  1. 完成上述所有“基础准备与环境设置”（单位、图层、标题栏、边框等）。
  2. 将文件另存为 (SAVEAS)，在“文件类型”中选择 *“AutoCAD 图形样板 (.dwt)”**。
  3. 给样板文件命名（如 A3_Electrical.dwt），并保存在 AutoCAD 的 Template 文件夹中。
• 使用样板文件：
  • 以后新建图纸时,选择“使用样板”，然后选择您创建的 A3_Electrical.dwt 即可。

第三部分：电气符号的绘制与创建

这是电气原理图的基础,我们可以手动绘制，也可以使用现成的库。

手动绘制常用符号

• 开关:
  • 使用 LINE 命令画两条短线，代表触点。
  • 使用 ARC 命令画一个弧线，代表可动部分。
• 继电器线圈:
  • 使用 CIRCLE 命令画几个同心圆。
• 电阻:
  • 使用 RECTANGLE 命令画一个矩形。
• 接地/接机壳:
  • 使用 LINE 命令画一条水平线和三条逐渐变短的平行线。

创建自己的符号库

将所有常用的电气符号都制作成“块”，并保存在一个单独的 DWG 文件中，这个文件就是您的个人符号库。

• 在一个新文件中,创建一个名为 SYMBOLS 的图层。
• 将所有符号绘制在此图层上,并全部定义为块。
• 保存这个文件（My_Electrical_Symbols.dwg）。
• 在需要使用时,使用 INSERT 命令，浏览并找到这个符号库文件来插入符号。

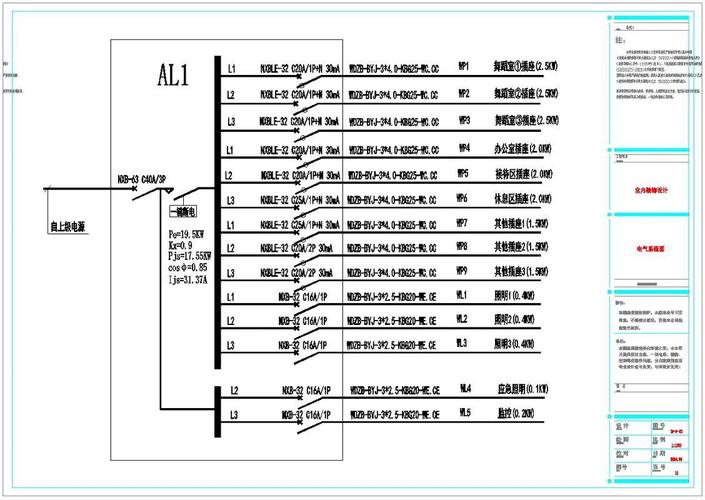

第四部分：绘制电气原理图

原理图是表示电路工作逻辑的图。

绘制主电路和控制电路

• 使用 PLINE (多段线) 命令绘制导线，设置合适的宽度（如 0.5），使其在打印时清晰可见。
• 技巧： 先用 LINE 画出大致布局，然后用 PEDIT 将其转换为 PLINE 并设置宽度。

连接符号

• 使用 INSERT 命令从您的符号库中插入所需的元件（断路器、电机、接触器等）。
• 使用 MOVE 和 ROTATE 命令将它们放置到正确位置。

添加导线

• 切换到 导线 图层。
• 使用 PLINE 或 LINE 命令连接各个元件的端点。
• 在导线的“T”型连接点处，绘制一个实心圆点，表示连接，可以使用 DONUT 命令，内径为0，外径适当。

添加节点编号

• 切换到 文字 图层。
• 命令：TEXT 或 MTEXT
• 在导线的端点或元件旁边添加编号,如 L1, L2, L3, 1, 2, 3 等。
• 建议： 使用 STYLE 命令创建一个名为 Standard 的文字样式，设置合适的字体（如 isocp.shx + gbcbig.shx，这对工程制图很好）和高度。

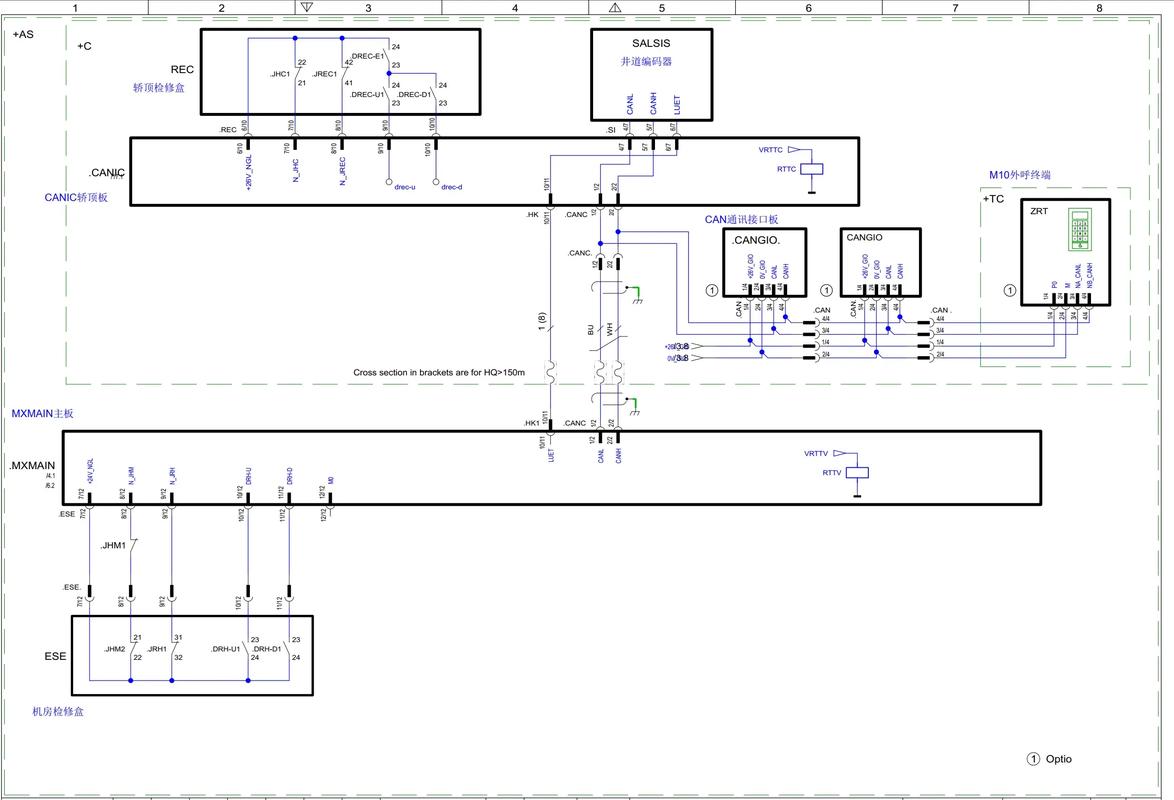

第五部分：绘制电气接线图与布局图

接线图和布局图更侧重于物理安装和实际走线。

绘制设备轮廓

• 使用 RECTANGLE, CIRCLE, PLINE 等命令绘制电机、控制柜、传感器等设备的简化外形。
• 在设备内部或旁边添加设备标签。

布置元器件

• 根据实际布局,将元件符号放置在相应位置。

绘制电缆和线槽

• 电缆： 使用 PLINE 绘制有一定宽度的线段，代表电缆束。
• 线槽： 使用 RECTANGLE 绘制矩形代表线槽。
• 在电缆旁边添加电缆标签,如 KVVRP-3x2.5。

端子排

• 端子排是连接导线的重要部分。
• 可以用一个矩形代表端子排,然后在上面绘制许多小圆孔或短线来表示端子。
• 使用 TEXT 或 MTEXT 标注每个端子的编号。

第六部分：标注与注释

清晰的标注是图纸可读性的保证。

尺寸标注

• 命令：DIMENSION
• 使用 线性标注、对齐标注 等工具标注元件间距、板件尺寸等。

文字注释

• 使用 MTEXT (多行文本) 命令添加技术说明、备注等。
• MTEXT 功能强大，可以插入特殊字符、设置段落格式。

标题栏

• 在样板文件中预先绘制好标题栏。
• 使用 BLOCK 将标题栏定义为块，并添加属性。
• 属性： 是块中的可变文本信息，如“设计”、“审核”、“图号”、“比例”等。
• 命令：ATTDEF
• 定义好属性后,插入标题块时，AutoCAD 会提示您输入这些属性的值。

第七部分：高级技巧与效率提升

特性匹配

• 命令：MATCHPROP (或 MA)
• 将一个对象的图层、颜色、线型、线宽等特性快速复制给其他对象，非常实用！

选择集

• 命令：QSELECT
• 根据图层、颜色、线型等快速选择所有符合特定条件的对象。

查找和替换

• 命令：FIND
• 在整个图纸中查找特定的文字或块,并将其替换为新的内容。

使用图纸集

• 对于大型项目,包含多张图纸（封面、目录、原理图、接线图、布局图等），使用“图纸集”管理器可以极大地提高组织效率。
• 它可以自动创建图纸列表、添加标题块、在图纸间建立超链接等。

第八部分：打印与输出

布局空间

• AutoCAD 有两个空间：模型空间 (用于绘图) 和 布局空间 (用于打印)。
• 点击绘图区下方的“布局1”或“布局2”标签进入布局空间。
• 在布局空间中,您可以看到一个视口，它就像一个窗口，显示模型空间的内容。

页面设置管理器

• 命令：PAGESETUP
• 这是打印前的最后一步,也是最重要的一步。
• 设置打印机/绘图仪： 选择您的打印机或 PDF 打印机。
• 设置图纸尺寸： 如 A3、A4。
• 设置打印比例： 对于布局空间，通常设置为 1:1，视口的比例在视口内部调整。
• 设置打印偏移： 选择“居中打印”。
• 设置打印样式： 这决定了打印时的颜色、线宽等，可以创建一个名为 monochrome.ctb 的打印样式，将所有颜色打印为黑色，并设置线宽。

调整视口

• 在布局空间中,双击视口内部，进入模型空间。
• 使用 ZOOM 命令的 比例 选项，输入 1/XP (1/50) 来设置视口的显示比例。
• 双击视口外部,返回布局空间。

打印预览与打印

• 按 Ctrl+P 或输入 PLOT 命令。
• 在打印对话框中,确保“页面设置”与您设置的一致。
• 点击“预览”检查无误后，点击“确定”打印。

学习建议

1. 从模仿开始： 找一张简单的电气原理图，尝试用 AutoCAD 画出来。
2. 勤用命令行： 不要只依赖鼠标，记住常用命令的快捷键（如 L, C, M, RO, X, TR 等），效率会大大提高。
3. 建立自己的标准： 从一开始就养成良好的图层、块和样板习惯。
4. 利用资源： Autodesk 官方、YouTube、B站等有海量的视频教程和案例可以学习。

希望这份详细的教程能帮助您顺利掌握 AutoCAD 电气制图！祝您学习愉快！
