ModelSim 使用教程

什么是 ModelSim？

ModelSim 是由 Mentor Graphics（现为 Siemens EDA）开发的一款业界领先的硬件描述语言仿真器，它支持 VHDL 和 Verilog 两种主流的 HDL 语言，并且支持混合仿真，ModelSim 主要用于：

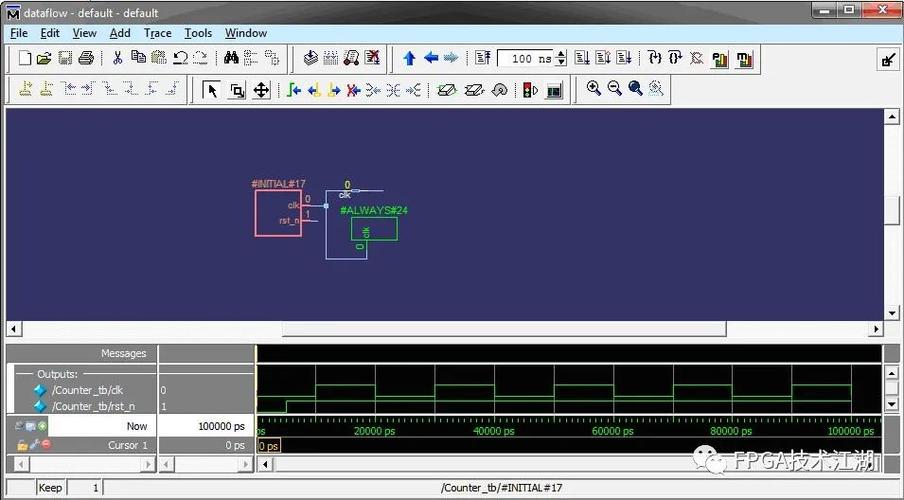

（图片来源网络，侵删）

功能仿真：在综合之前,验证你的代码逻辑是否正确。
时序仿真：在综合和布局布线之后，加入实际的延迟信息,验证电路在真实硬件环境下的工作情况。

本教程主要讲解功能仿真的基本流程。

环境准备

安装 ModelSim：确保你已经成功安装了 ModelSim，常见的版本有 ModelSim PE (Personal Edition) 和 SE (Student Edition),本教程的界面和操作在大多数版本中通用。
选择界面：ModelSim 有两种界面：
- 图形用户界面：通过点击菜单和按钮进行操作，直观易学,适合初学者。
- 命令行界面：通过输入命令行指令进行操作,适合脚本化和自动化。

本教程将主要使用 图形用户界面。

一个完整的仿真流程：以一个简单的 2-1 MUX 为例

我们将按照以下步骤，使用 ModelSim 对一个 2-1 选择器进行仿真。

步骤概览：

（图片来源网络，侵删）

创建项目
创建设计文件
编译设计文件
创建仿真文件
运行仿真
分析波形
调试（高级）
生成仿真报告

步骤 1：创建新项目

打开 ModelSim。
在菜单栏选择 File -> New -> Project...。
弹出 "Create Project" 对话框：
- Project Name: 输入项目名称，my_mux。
- Project Location: 选择一个你想要保存项目的文件夹。
- Default Library: 保持默认的 work 库即可。work 库是 ModelSim 的当前工作库,用于存放编译后的结果。
点击 OK。

右侧会出现一个 Project 窗口,里面是空的。

步骤 2：创建设计文件

我们将创建一个 Verilog 模块 mux_2to1.v。

在 Project 窗口中，点击右键，选择 Add file to Project...。
在弹出的对话框中：
- File name: 输入 mux_2to1.v。
- Add file as Type: 选择 Verilog。
点击 OK。

mux_2to1.v 文件已经添加到项目中，双击该文件,在编辑器中输入以下代码：

// mux_2to1.v
// 一个简单的 2-1 选择器
module mux_2to1 (
    output      out,
    input       [1:0] in,    // 输入数据 in[1] 和 in[0]
    input       sel         // 选择信号
);
    // 当 sel 为 0 时，选择 in[0]；当 sel 为 1 时，选择 in[1]
    assign out = sel ? in[1] : in[0];
endmodule

保存文件（快捷键 Ctrl + S）。

（图片来源网络，侵删）

步骤 3：编译设计文件

编译的作用是将你的 HDL 代码（如 Verilog）转换成 ModelSim 可以执行的中间格式。

在 Project 窗口中，右键点击 mux_2to1.v 文件。
选择 Compile -> Compile。

如果编译成功，Project 窗口中的文件图标会变成一个绿色的对勾，并且底部的 Transcript 窗口会显示 # ** Compile of mux_2to1.v was successful.**。

如果编译失败，Transcript 窗口会显示错误信息，你需要根据错误提示返回编辑器修改代码,然后重新编译。

步骤 4：创建仿真文件（Testbench）

Testbench 是一个没有输入输出的模块，它实例化你的设计模块，并生成激励信号来驱动设计模块,从而观察其输出行为。

再次在 Project 窗口中右键，选择 Add file to Project...。
文件名输入 tb_mux_2to1.v，类型选择 Verilog，然后点击 OK。
双击 tb_mux_2to1.v 并输入以下代码：

// tb_mux_2to1.v
// 2-1 选择器的测试平台
`timescale 1ns / 1ps // 定义时间尺度：1纳秒为基本时间单位，精度为1皮秒
module tb_mux_2to1();
    // 定义内部信号，用于连接测试平台和 DUT (Design Under Test)
    reg         sel;
    reg  [1:0]  in;
    wire        out;
    // 实例化被测试的模块
    // 将 DUT 的端口与我们定义的内部信号连接起来
    mux_2to1 uut (
        .out (out),
        .in  (in),
        .sel (sel)
    );
    // 生成激励信号的 initial 块
    initial begin
        // 初始化输入
        in  = 2'b00;
        sel = 1'b0;
        // 打印仿真开始信息
        $display("Simulation started at time %0t", $time);
        // 测试场景 1: sel=0, in[1]=0, in[0]=1. 预期 out=1
        #10 in = 2'b01; // 在 10ns 时刻改变 in
        #10;
        // 测试场景 2: sel=1, in[1]=0, in[0]=1. 预期 out=0
        #10 sel = 1'b1;
        #10;
        // 测试场景 3: sel=1, in[1]=1, in[0]=0. 预期 out=1
        #10 in = 2'b10;
        #10;
        // 测试场景 4: sel=0, in[1]=1, in[0]=0. 预期 out=0
        #10 sel = 1'b0;
        #10;
        // 打印仿真结束信息
        $display("Simulation finished at time %0t", $time);
        $finish; // 结束仿真
    end
    // 监控信号变化的 always 块
    // 每当 in, sel, or out 变化时，打印当前时间和信号值
    initial begin
        $monitor("Time = %0t, in = %b, sel = %b, out = %b", $time, in, sel, out);
    end
endmodule

保存文件。

步骤 5：运行仿真

现在我们有了一个设计文件和一个测试文件,我们需要将它们一起加载到仿真器中。

加载设计：
- 在 Project 窗口中，确保 work 库被展开。
- 按住 Ctrl 键，同时选中 mux_2to1 和 tb_mux_2to1。
- 右键点击，选择 Simulate -> Simulate。
设置仿真：
- 弹出 "Simulate" 对话框，确保 Design 标签页下，Top-level module in simulation 是 tb_mux_2to1。
- 点击 OK。

ModelSim 的界面会发生一些变化：

Objects 窗口：显示了 tb_mux_2to1 模块中的所有信号（in, sel, out）。
Wave 窗口：一个空的波形图,等待你添加信号。
Transcript 窗口：显示仿真器加载成功的信息。

添加信号到波形窗口：
- 在 Objects 窗口中，找到 in, sel, out 信号。
- 选中它们，然后右键点击，选择 Add -> Wave -> Signals in Region。
波形窗口中就会出现这些信号的名称。
运行仿真：
- 在菜单栏选择 Simulate -> Run -> Run -All，或者点击工具栏上的绿色 "运行" 按钮。
- 你会看到波形窗口中出现了信号的变化波形。
停止仿真：
- 当仿真运行到 $finish 语句时，它会自动停止，你也可以手动点击工具栏上的红色 "停止" 按钮来停止仿真。

步骤 6：分析波形

这是仿真中最关键的一步，通过观察波形,判断你的设计是否按预期工作。

缩放和平移：
- 使用鼠标滚轮可以缩放波形。
- 按住 Shift 键并拖动鼠标可以平移波形。
- 使用工具栏上的放大镜和手形图标也可以进行缩放和平移。
检查信号值：
- 在波形上,光标所在位置的信号值会显示在波形图的顶部。
- 对比波形和 Testbench 中的 #10 时间点，验证每个测试场景的输出是否符合预期。
  - 在 10ns 到 20ns 之间，sel=0, in=01，out 应该为 1。
  - 在 20ns 到 30ns 之间，sel=1, in=01，out 应该为 0。
  - ...以此类推。

如果波形正确，恭喜你,你的设计逻辑通过了功能仿真！

步骤 7：调试（高级技巧）

如果仿真结果不正确,你需要进行调试。

使用断点：
- 在 Source 窗口中，找到你的设计文件 mux_2to1.v。
- 在某一行代码的行号前面点击，会出现一个红色的圆点,这就是一个断点。
- 运行仿真后，当程序执行到断点处会暂停,你可以检查此时各个信号的值。
单步执行：
- 在 Transcript 窗口下方的 VSIM 提示符后，可以输入命令进行单步调试。
  - step 或 s：单步执行一条语句。
  - next 或 n：单步执行，但会跳过过程块（如 initial 块）。
  - run 100：运行 100 个时间单位。
  - restart：重新开始仿真。
查看信号值：
- 在 Objects 窗口中，右键点击一个信号，选择 Format -> Literal 或 Binary 等,可以改变其显示格式。
- 在 Transcript 窗口中，可以直接输入命令查看信号值，print in。

步骤 8：生成仿真报告

为了记录和分享仿真结果,可以生成一个包含波形和数据的报告文件。

在 Wave 窗口中,确保你已经添加了所有需要分析的信号。
在菜单栏选择 File -> Export -> Image...。
选择你想要的图片格式（如 PNG, JPG），然后保存,这将导出当前波形窗口的截图。
对于更详细的文本报告，可以在 Transcript 窗口中选择仿真日志,然后复制粘贴到文本文件中。

总结与最佳实践

项目结构：养成良好的项目习惯，将设计文件和测试文件分开存放,并清晰地命名。
timescale：在 Testbench 的开头一定要加上 timescale,这关系到你的仿真时间精度。
$monitor 和 $display：$monitor 会持续监控信号变化并打印，而 $display 只在调用时打印一次。$monitor 在调试时非常有用。
仿真控制：使用来延迟，$finish 来结束仿真，这是 Testbench 的标准做法。
勤于编译：每次修改代码后，务必重新编译,确保仿真运行的是最新的版本。

通过以上步骤，你已经掌握了 ModelSim 的基本使用流程，这只是冰山一角，ModelSim 还有许多高级功能，如 SystemVerilog 支持、Coverage 分析、与其它工具（如 Quartus, Vivado）的集成等,可以在你熟悉基础后进一步学习。
