Inventor 软件教程：从入门到精通
Inventor 是一款功能强大的三维机械设计、仿真和文档管理软件，由 Autodesk 公司开发，它广泛应用于制造业、汽车、航空航天、消费电子等领域，掌握 Inventor，意味着你具备了现代工业设计的核心技能。
（图片来源网络，侵删）
第一部分：核心概念与工作流程
在开始操作之前,理解 Inventor 的核心概念至关重要。
核心概念
- 参数化设计：这是 Inventor 的精髓，你创建的模型不仅仅是几何形状，而是由尺寸（参数）驱动的，修改一个尺寸，整个模型会自动更新，这极大地提高了设计的灵活性和效率。
- 特征建模：Inventor 通过一系列“特征”来构建模型，就像搭积木一样，常见的特征包括：
- 基础特征：拉伸、旋转、扫掠、放样（创建模型的主体）。
- 放置特征：打孔、圆角、倒角、抽壳、阵列（在基础特征上进行修改）。
- 零件：单个的三维模型文件（
.ipt），是产品的基本构成单元。 - 部件：将多个零件装配在一起，模拟它们之间的运动关系（
.iam），部件可以检查零件间的干涉，并生成运动仿真。 - 工程图：根据三维零件或部件生成的二维图纸（
.idw或.dwg），用于制造和检验，工程图与三维模型是关联的，修改模型，图纸会自动更新。 - 设计数据管理：Inventor 包含一个名为 Autodesk Vault 的基本数据管理工具，用于管理文件版本、协同工作等。
标准工作流程
一个完整的设计流程通常如下：
- 概念构思：在纸上或使用 2D 草图进行初步设计。
- 创建零件：在零件环境中，绘制草图，并通过拉伸、旋转等特征创建三维模型。
- 创建部件：将所有零件导入到部件环境中，进行装配，添加约束（如配合、对齐）。
- 设计验证：
- 干涉检查：检查装配体中零件是否有相互碰撞。
- 运动仿真：模拟机构的运动，分析速度、加速度等。
- 应力分析：使用内置的 Autodesk Inventor Nastran 或其他仿真工具分析零件在受力下的表现。
- 生成工程图：从三维模型自动生成符合标准的二维图纸，包括视图、尺寸、公差、注释等。
- 数据归档：将最终的设计文件（零件、部件、图纸）保存到 Vault 或其他 PDM 系统中。
第二部分：入门级教程 - 创建你的第一个零件
我们将通过一个简单的“轴承座”例子，走一遍完整的设计流程。
步骤 1：新建零件文件
- 打开 Autodesk Inventor。
- 在启动界面,选择“新建”。
- 在“新建文件”对话框中，选择“Standard (mm).ipt”（标准公制零件模板），然后点击“创建”。
步骤 2：创建基础特征 - 拉伸
- 在左侧的“模型”浏览器中，确保“原始坐标系”是激活的。
- 点击“创建”选项卡 -> “草图”面板 -> “二维草图”。
- 选择“XY 平面”作为草图平面，草图会自动打开。
- 绘制草图：
- 使用“矩形”命令，绘制一个长方形。
- 使用“通用尺寸”命令，点击矩形的边，然后点击空白处放置尺寸，修改数值为
100和60。 - 点击“完成草图”按钮。
- 创建拉伸：
- 现在回到三维环境,点击“创建”选项卡 -> “三维模型”面板 -> “拉伸”。
- 在“拉伸”对话框中：
- 截面：自动选择了你刚绘制的草图。
- 输出：选择“实体”。
- 距离：输入
20，然后按回车。
- 点击“确定”，你的第一个三维实体就出现了！
步骤 3：添加放置特征 - 打孔
- 点击“创建”选项卡 -> “修改”面板 -> “孔” -> “简单孔”。
- 在模型顶面上点击,放置孔的中心点。
- 在“孔”对话框中：
- 位置：可以点击“编辑”来精确定位孔，比如与边线保持
30的距离。 - 尺寸：输入孔的直径为
10。 - 终止：选择“贯通”。
- 位置：可以点击“编辑”来精确定位孔，比如与边线保持
- 点击“确定”。
步骤 4：添加圆角
- 点击“创建”选项卡 -> “修改”面板 -> “圆角”。
- 在“圆角”对话框中：
- 边模式：选择要添加圆角的边。
- 半径：输入
5。
- 点击“确定”。
步骤 5：保存文件
按 Ctrl + S，给你的零件命名，bearing_block.ipt，然后保存。
（图片来源网络，侵删）
第三部分：进阶教程 - 创建部件和工程图
现在我们为这个轴承座添加一个简单的轴承（内圈）。
步骤 1：创建部件文件
- 新建一个文件,选择“Standard (mm).iam”（标准公制部件模板）。
- 点击“装配”选项卡 -> “零部件”面板 -> “放置”。
- 找到你刚才保存的
bearing_block.ipt文件，点击“打开”。 - 在图形窗口中点击,将轴承座放置在原点，它会被自动固定。
- 再次点击“放置”，创建一个新的零件，这次我们直接在部件中创建一个简单的圆柱体作为轴承。
- 在“放置”对话框中，选择“在原点创建零部件”，然后选择“标准 (mm).ipt”。
- 点击“确定”。
- 自动进入草图环境,绘制一个直径
40，高度20的圆。 - 完成草图后,会生成一个圆柱体零件。
步骤 2：添加装配约束
- 点击“装配”选项卡 -> “位置”面板 -> “约束”。
- 在“约束”对话框中：
- 第一个选择：点击轴承座的内孔表面。
- 第二个选择：点击圆柱体的外表面。
- 类型：自动变为“配合”。
- 点击“应用”。
- 再次添加一个“对齐”约束：
- 第一个选择：点击轴承座的一个端面。
- 第二个选择：点击圆柱体的一个端面。
- 点击“确定”。
- 轴承应该被正确地装配在轴承座里了。

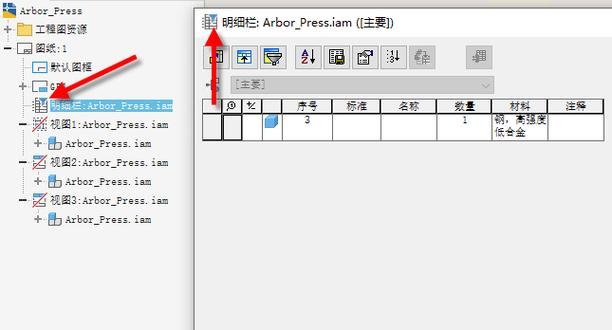

步骤 3：生成工程图
- 切换到“工程图”环境，可以新建一个
.idw文件。 - 点击“放置视图”面板 -> “基础视图”。
- 在“工程图视图”对话框中：
- 文件：选择你的部件文件
bearing_block.iam。 - 方向：选择“前视图”或“等轴测视图”。
- 比例：选择
1:1。 - 点击“确定”，然后在图纸上放置视图。
- 文件：选择你的部件文件
- 添加尺寸：
- 点击“标注”选项卡 -> “尺寸”面板 -> “尺寸”。
- 点击视图上的边线或点,自动生成尺寸。
- 添加技术说明：使用“文本”、“注释”等工具添加其他信息。
- 保存工程图文件。
第四部分：学习路径与资源推荐
推荐学习路径
- 第1阶段：基础入门 (1-2周)
- 目标：熟悉界面，掌握草图绘制、拉伸、旋转、打孔、圆角等基本特征。
- 任务：完成几个简单的零件，如螺母、螺栓、垫片、支架等。
- 第2阶段：部件装配 (1周)
- 目标：掌握装配约束，能将多个零件组装成简单的部件。
- 任务：装配一个简单的夹具或小型机构。
- 第3阶段：工程图与出图 (1周)
- 目标：能根据三维模型生成符合国标或国际标准的工程图。
- 任务：为之前创建的部件生成一套完整的工程图。
- 第4阶段：进阶功能 (长期学习)
- 目标：掌握更高级的工具，提升设计效率和复杂度。
- 曲面建模：用于设计复杂的、非实体的产品。
- 钣金设计：专门用于设计薄壁金属零件。
- 焊接件：用于设计和表达焊接结构。
- iLogic：一种内置的编程语言，实现设计的自动化和智能化。
- 运动仿真与应力分析：进行设计验证和优化。
推荐学习资源
-
官方资源 (首选)
- Autodesk Knowledge Network (AKN)：https://knowledge.autodesk.com/ 官方知识库，有最权威的帮助文档、教程和问题解答。
- Inventor Tutorials (官方教程)：在软件内，通过“帮助” -> “教程”可以找到一系列官方引导教程。
- YouTube 官方频道：搜索 "Autodesk Inventor"，官方频道会发布新功能介绍和官方教程。
-
在线学习平台
- LinkedIn Learning (原 Lynda.com)：系统化的视频课程，从入门到精通，质量很高，通常需要付费。
- Udemy：有大量由专业讲师制作的课程，价格实惠，经常有折扣，选择评分高、学员多的课程。
- Bilibili (B站)：国内有大量免费且优质的 Inventor 教程，搜索“Inventor教程”、“Inventor从入门到精通”等关键词，可以找到很多宝藏UP主。
-
社区与论坛
（图片来源网络，侵删）- 欧特克社区：https://forums.autodesk.com/ 全球最大的用户社区，可以提问和交流。
- 知乎、CSDN：国内的技术问答社区，可以搜索到很多经验分享和问题解决方案。
第五部分：实用技巧与最佳实践
- 善用模板：创建自己的零件、部件和工程图模板，包含你常用的图层、样式、标题栏块等，能极大提高效率。
- 草图是王道：一个干净、有序的草图是创建好模型的基础，合理使用几何约束（如重合、平行、垂直）比仅依赖尺寸更稳定。
- 特征顺序很重要：浏览器的特征列表就是你的建模历史，调整特征的顺序会得到完全不同的结果，理解父子关系，避免随意删除或重排。
- 使用设计加速器：Inventor 自带了许多标准零件（如螺栓、轴承、齿轮、弹簧）和连接件（如焊接、螺纹）的生成器，可以直接调用，非常方便。
- 定期保存：养成随手保存的习惯，避免意外导致工作丢失。
- 学习快捷键：掌握常用快捷键（如
X- 拉伸,R- 旋转,H- 孔,C- 圆角,V- 约束）可以让你像专业人士一样流畅操作。
希望这份全面的教程能帮助你顺利开启 Inventor 的学习之旅！祝你学习愉快，设计出出色的作品！
