AutoCAD 2007 入门教程
第一部分：初识 AutoCAD 2007 界面
启动 AutoCAD 2007 后，你会看到一个陌生的界面，别担心，我们来逐一认识它。
（图片来源网络，侵删）
-
标题栏
- 位于窗口最顶部,显示当前图形的文件名（如
Drawing1.dwg）和软件名称（AutoCAD 2007）。 - 右侧是标准的 Windows 窗口控制按钮（最小化、最大化/还原、关闭）。
- 位于窗口最顶部,显示当前图形的文件名（如
-
菜单栏
- 栏下方,包含所有 AutoCAD 的命令，如
文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口、帮助。 - 几乎所有的操作都可以通过菜单栏找到。
- 栏下方,包含所有 AutoCAD 的命令，如
-
工具栏
- 由一系列图标按钮组成,是执行命令的快捷方式。
- 默认会显示几个常用工具栏,如
标准、样式、图层、特性、绘图、修改等。 - 如何调出更多工具栏？ 在任意工具栏的空白处点击鼠标右键，会弹出菜单，勾选你需要显示的工具栏即可。
-
绘图区
（图片来源网络，侵删）- 屏幕中央大面积的空白区域,是你绘制和查看图形的地方。
- 绘图区有一个十字光标,代表鼠标的位置，也是你选择点和执行命令的指示器。
- 底部有 模型 和 布局 选项卡，通常在“模型”空间中进行绘图。
-
命令行/文本窗口
- 这是 AutoCAD 的灵魂！ 位于绘图区下方，是一个可固定的窗口。
- 它有两个作用：
- 输入命令：你可以在这里直接输入命令的英文或全称（输入
LINE或L来画直线）。 - 提示信息：当你执行一个命令时，AutoCAD 会在这里提示你下一步该做什么（“指定第一点:”、“指定下一点或 [放弃(U)]:”）。
- 输入命令：你可以在这里直接输入命令的英文或全称（输入
- 强烈建议：养成时刻关注命令行的习惯！
-
状态栏
- 位于 AutoCAD 窗口的最底部。
- 提供了多种绘图辅助工具的开关,如 正交、极轴、对象捕捉、对象追踪、线宽、模型/图纸 等，这些工具对精确绘图至关重要。
第二部分：基本操作与概念
命令的输入方式
AutoCAD 执行命令主要有三种方式，可以结合使用：
- 点击工具栏图标：最直观的方式，适合初学者。
- 使用菜单栏：点击菜单中的选项。
- 在命令行输入命令：最快、最专业的方式，通常使用命令的快捷键（通常是英文单词的首字母或缩写，如
L代表LINE，C代表CIRCLE）。
示例： 绘制一条直线
（图片来源网络，侵删）
- 方式一：点击
绘图工具栏上的“直线”图标。 - 方式二：点击菜单栏
绘图->直线。 - 方式三：在命令行输入
L或LINE，然后按回车键。
无论用哪种方式,命令行都会提示你：“_line 指定第一点:”。
坐标系统
AutoCAD 使用笛卡尔坐标系来确定点的位置。
- 绝对坐标：
X, Y。10, 20表示 X 坐标为 10，Y 坐标为 20 的点。 - 相对坐标：
@X, Y，表示相对于上一个点的偏移量，上一个点是(10, 20)，输入@5, 0就会得到点(15, 20)。 - 极坐标：
@距离<角度。@100<45表示从上一点出发，距离 100，角度 45 度的点。
图层
图层是 AutoCAD 的核心组织工具。 你可以把图层想象成一张张透明的图纸，你可以在不同的“图纸”上绘制不同类型的对象（如墙体、家具、标注），然后将它们叠加在一起。
- 为什么用图层？
- 管理复杂图形：将不同类型的内容分门别类。
- 控制显示：可以方便地开关、冻结或锁定某个图层，从而只显示你需要的部分。
- 控制打印：可以设置哪些图层可以打印，哪些不打印。
- 如何操作图层？
- 点击
图层工具栏上的“图层特性管理器”按钮（看起来像一张展开的图纸）。 - 在弹出的对话框中,可以新建图层、修改图层名、设置颜色、线型、线宽等。
- 点击
第三部分：实战演练——绘制一个简单的窗户
目标：绘制一个 1500x1200 的矩形窗户，并添加一条窗中线。
步骤 1：准备工作
- 新建文件：点击
文件->新建，选择一个样板（acad.dwt），点击“打开”。 - 设置单位：点击
格式->单位，在弹出的对话框中，将“长度”类型设置为“小数”，精度设置为“0”，点击“确定”。 - 创建图层：
- 点击
图层工具栏的“图层特性管理器”。 - 点击“新建图层”按钮，新建一个名为“墙体”的图层，颜色设为“白色”。
- 再新建一个名为“窗户”的图层，颜色设为“蓝色”，线宽设为“0.30 毫米”。
- 确保“窗户”图层是当前图层（在图层工具栏的下拉列表中选择它）。
- 点击
步骤 2：绘制窗户外框
我们将使用 RECTANG（矩形）命令。
- 在命令行输入
REC（RECTANG 的快捷键），按回车。 - 命令行提示：
指定第一个角点或 [倒角/标高/圆角/厚度/宽度]:，在屏幕上点击一下，作为矩形的起点。 - 命令行提示：
指定另一个角点或 [面积/尺寸/旋转]:，输入D（代表尺寸），按回车。 - 命令行提示：
指定矩形的长度 <0.0000>:，输入1500，按回车。 - 命令行提示：
指定矩形的宽度 <0.0000>:，输入1200，按回车。 - 命令行提示：
指定另一个角点或 [面积/尺寸/旋转]:，移动鼠标，你会发现一个动态的矩形跟着光标，在合适的位置点击一下，完成矩形绘制。
步骤 3：绘制窗中线
我们将使用 LINE（直线）命令。
- 确保当前图层仍然是“窗户”。
- 在命令行输入
L（LINE 的快捷键），按回车。 - 命令行提示：
指定第一点:，我们需要捕捉矩形上下边的中点。- 开启对象捕捉：点击状态栏上的
对象捕捉按钮，确保它被按下（呈高亮状态）。 - 在矩形上边的中点附近移动光标,当出现一个三角形标记和 中点 提示时，点击鼠标。
- 开启对象捕捉：点击状态栏上的
- 命令行提示：
指定下一点或 [放弃(U)]:，同样地，移动光标到矩形下边的中点，当出现中点提示时，点击鼠标。 - 命令行提示：
指定下一点或 [闭合/放弃(U)]:，按回车键，结束直线命令。
恭喜！ 你已经成功用 AutoCAD 2007 绘制了一个简单的窗户。

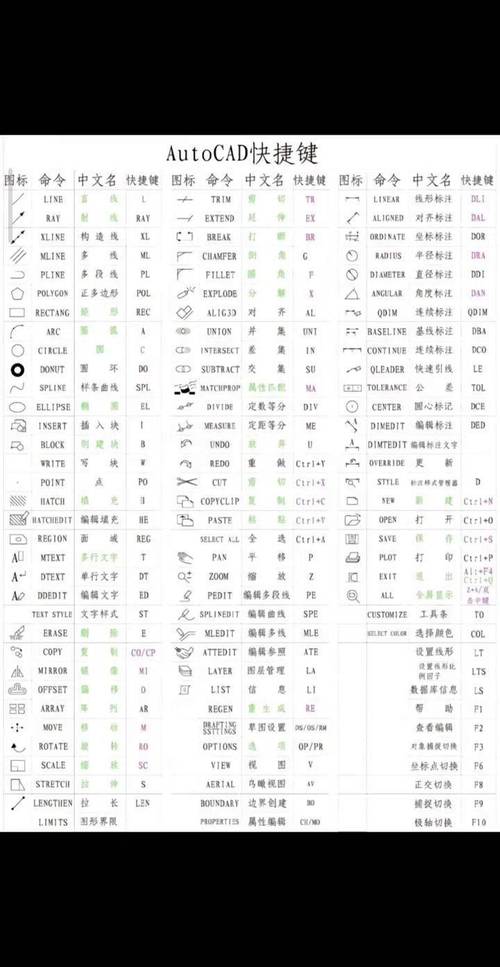

第四部分：常用命令一览表
| 功能 | 命令 | 快捷键 | 说明 |
|---|---|---|---|
| 绘图命令 | |||
| 直线 | LINE |
L |
绘制直线段 |
| 矩形 | RECTANG |
REC |
绘制矩形 |
| 圆 | CIRCLE |
C |
绘制圆 |
| 圆弧 | ARC |
A |
绘制圆弧 |
| 文字 | MTEXT |
T |
创建多行文字 |
| 修改命令 | |||
| 删除 | ERASE |
E |
删除选中的对象 |
| 复制 | COPY |
CO / CP |
复制选中的对象 |
| 移动 | MOVE |
M |
移动对象的位置 |
| 旋转 | ROTATE |
RO |
旋转对象 |
| 缩放 | SCALE |
SC |
按比例缩放对象 |
| 修剪 | TRIM |
TR |
修剪对象以与其他对象的边相交 |
| 延伸 | EXTEND |
EX |
将对象延伸到另一对象 |
| 偏移 | OFFSET |
O |
创建同心圆、平行线和等距曲线 |
| 倒角 | CHAMFER |
CHA |
给对象加倒角 |
| 圆角 | FILLET |
F |
给对象加圆角 |
第五部分：学习资源与建议
由于 AutoCAD 2007 版本过于久远，很难找到针对它的现代视频教程，但好消息是，基础原理是通用的。
- 利用软件自带的帮助文档：按
F1键，AutoCAD 会打开帮助文档，里面有最权威、最详细的命令说明和教程。 - 寻找通用教程：在 YouTube、Bilibili 等视频网站上搜索 “AutoCAD 基础教程” 或 “AutoCAD 入门”，不要在意视频里是 AutoCAD 2025 还是 2025 版本，重点关注：
- 讲师是如何讲解命令行的。
- 图层是如何创建和使用的。
- 对象捕捉等辅助工具是如何开启和使用的。
- 基本绘图和修改命令（如画线、画圆、复制、移动）的操作逻辑。
- 多加练习：CAD 是一门实践性极强的技能，看完教程后，一定要自己动手画，可以从简单的二维图形开始，逐步挑战更复杂的图形。
祝你学习顺利！掌握了这些基础，你就可以在 AutoCAD 的世界里自由探索了。
