目录

1. Petalinux 简介
2. 安装前准备
   • 1. 硬件要求
   • 2. 软件环境
   • 3. 创建专用安装目录
3. 安装依赖包
   • 1. Ubuntu/Debian 系统
   • 2. RedHat/CentOS/Fedora 系统
4. 下载和安装 Petalinux 工具链
   • 1. 下载安装包
   • 2. 运行安装脚本
   • 3. 配置环境变量
5. 验证安装
6. 常见问题与解决方案
   • 1. ERROR: tcl error 错误
   • 2. 缺少 libncurses.so.5 或 libtinfo.so.5
   • 3. 安装路径问题
   • 4. make 命令找不到

Petalinux 简介

Petalinux 是由 Xilinx（现为 AMD）提供的一款免费的、完整的嵌入式 Linux 解决方案，它不是一个简单的 Linux 内核，而是一个强大的工具集，用于在 Xilinx 的 Zynq、Zynq UltraScale+ MPSoC 和 Versal 架构的 SoC 上定制、构建和部署完整的 Linux 系统。

Petalinux 的核心功能包括：

• 设备树生成与修改：自动生成并管理复杂的设备树源文件。
• 根文件系统构建：支持多种根文件系统类型（如 BusyBox, Yocto Project）。
• U-Boot 引导加载程序定制：修改和重新编译 U-Boot。
• 内核编译与配置：定制 Linux 内核,添加或移除驱动和功能。
• 应用交叉编译：提供工具链,用于在宿主机上编译目标板运行的应用程序。

安装前准备

1. 硬件要求

• CPU: 64-bit x86 多核处理器 (推荐 4 核或以上)
• 内存: 至少 16 GB RAM (推荐 32 GB 或以上,因为编译过程非常消耗内存)
• 硬盘空间: 至少 100 GB 可用空间 (SSD 强烈推荐,可大幅提升编译速度)
• 网络: 稳定的互联网连接,用于下载依赖包和工具链。

2. 软件环境

强烈建议在 虚拟机 中进行安装,以避免与宿主机的环境冲突。

• 操作系统: Ubuntu 20.04 LTS (64-bit) 是官方最推荐且经过充分测试的系统,本教程将以此为例。
• 虚拟机软件: VMware Workstation / Player, VirtualBox 等。
• 关闭 Swap: 为了获得最佳性能，建议在安装前关闭系统的 Swap 分区。

  sudo swapoff -a
  # (可选) 编辑 /etc/fstab 文件，注释掉 swap 相关行，使其永久关闭

3. 创建专用安装目录

为了保持系统整洁，我们创建一个专门用于存放 Xilinx 工具的目录。

# 在你的用户主目录下创建一个文件夹
mkdir ~/Xilinx
cd ~/Xilinx

安装依赖包

这一步至关重要,缺少任何一个依赖都可能导致安装失败或后续工具链无法正常工作。

1. Ubuntu/Debian 系统

打开终端,执行以下命令：

# 更新软件包列表
sudo apt-get update
# 安装必要的依赖包
sudo apt-get install -y tofrodos gawk xvfb xterm net-tools libncurses-dev libncursesw5-dev libtinfo5 zlib1g-dev gcc git make libssl-dev flex bison libelf-dev dwarves

注意: libtinfo5 和 libncursesw5-dev 是关键，它们可能会被 libncurses-dev 部分覆盖,但确保它们存在可以避免很多后续问题。

2. RedHat/CentOS/Fedora 系统

对于 RedHat/CentOS 7/8 或 Fedora 系统，可以使用 yum 或 dnf：

# 对于 CentOS/RHEL 7/8
sudo yum groupinstall -y "Development Tools"
sudo yum install -y tofrodos gawk xorg-x11-server-Xvfb xterm net-tools ncurses-devel openssl-devel zlib-devel git libelf-devel dwarves
# 对于 Fedora
sudo dnf groupinstall -y "Development Tools"
sudo dnf install -y tofrodos gawk xorg-x11-server-Xvfb xterm net-tools ncurses-devel openssl-devel zlib-devel git libelf-devel dwarves

下载和安装 Petalinux 工具链

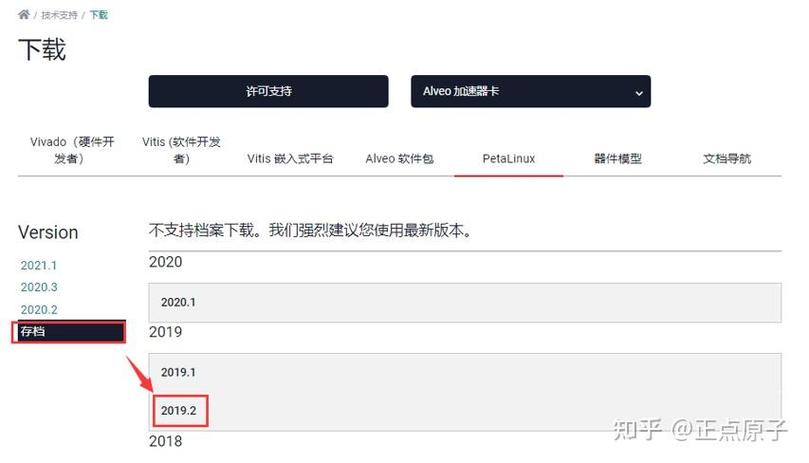

1. 下载安装包

1. 访问 AMD Xilinx 官网下载中心：https://www.xilinx.com/support/download.html

2. 在 "Design Tools" -> "Vivado ML Edition / HLx Edition" 下找到对应的版本（2025.1）。

3. 下载 Petalinux Tools 安装文件，它通常是一个 .iso 文件，petalinux-v2025.1-final-2301008.iso。

4. 将下载好的 .iso 文件上传到你的 Ubuntu 虚拟机中，可以放在 ~/Xilinx 目录下。

2. 运行安装脚本

1. 挂载 ISO 文件:

   # 进入存放 ISO 的目录
   cd ~/Xilinx
   # 创建一个挂载点
   mkdir ~/Xilinx/petalinux_mount
   # 挂载 ISO 文件 (请替换为你的实际文件名)
   sudo mount -o loop petalinux-v2025.1-final-2301008.iso ~/Xilinx/petalinux_mount

2. 运行安装程序:

   # 进入挂载目录
   cd ~/Xilinx/petalinux_mount
   # 运行安装脚本
   # 注意：请确保你的终端支持 256 色，否则可能会报错，如果报错，可以尝试使用 `xterm` 或 `export COLORTERM=truecolor`
   sudo ./xsetup

3. 图形界面安装步骤:

   • Welcome: 点击 "Next"。
   • EULA: 勾选 "I accept the terms of the license agreement"，然后点击 "Next"。
   • Choose Install Folder: 保持默认路径 /opt/petalinux/2025.1。强烈建议不要修改此路径，因为它与后续的环境变量配置直接相关，点击 "Next"。
   • Shortcuts: 选择是否创建桌面快捷方式，点击 "Next"。
   • Install: 点击 "Install" 开始安装，等待进度条完成,这可能需要一些时间。
   • Install Complete: 安装完成后，点击 "OK"。

4. 卸载 ISO:

   # 回到主目录
   cd ~
   # 卸载挂载点
   sudo umount ~/Xilinx/petalinux_mount
   # (可选) 删除挂载点目录
   rmdir ~/Xilinx/petalinux_mount

3. 配置环境变量

为了让系统能在任意终端中找到 Petalinux 命令，需要将 Petalinux 的路径添加到环境变量 PATH 中。

1. 打开 .bashrc 文件:

   gedit ~/.bashrc

   (或者使用你喜欢的编辑器，如 vim, nano)

2. 在文件末尾添加以下内容:

   # Petalinux Settings
   export PATH=/opt/petalinux/2025.1/tools/common/petalinux-v$PETALINUX_VER/bin:$PATH
   export PETALINUX_VER=2025.1
   export PYTHON=python3
   export PETALINUX=/opt/petalinux/2025.1
   export PETALINUX_SDK=/opt/petalinux/2025.1/components/yocto

   重要提示:

   • 确保路径 /opt/petalinux/2025.1 与你的实际安装路径一致。
   • export PYTHON=python3 是必须的，因为新版 Petalinux 默认使用 Python 3。

3. 保存并关闭文件。

4. 让配置生效:

   source ~/.bashrc

   或者直接打开一个新的终端窗口。

验证安装

你可以通过运行以下命令来验证 Petalinux 是否安装成功：

petalinux-util --version

如果安装成功，你会看到类似以下的输出,显示了版本信息：

PetaLinux utility v2025.1 (Build: 2301008)
Copyright (C) 2012-2025, Advanced Micro Devices, Inc.

还可以尝试创建一个新项目来验证工具链的完整性：

# 创建一个测试项目
petalinux-create -t project -n test_project
# 进入项目目录
cd test_project
# 执行配置 (这会下载一些依赖，并检查环境)
# 这里我们选择一个通用的 Zynq 板卡模板
petalinux-config --get-hw-description= --template=zynq

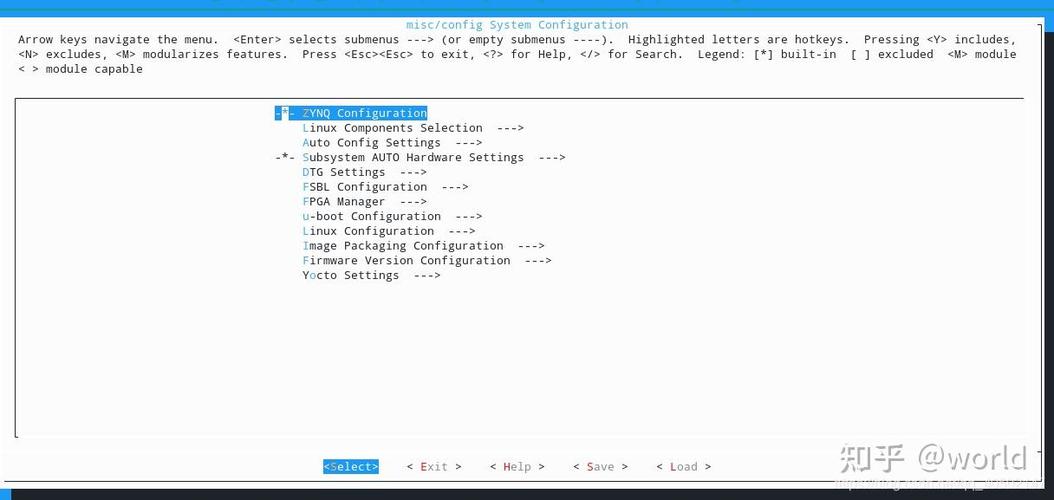

# 在弹出的配置界面中，直接按 "OK" 保存退出
# 然后执行构建
petalinux-build

第一次运行 petalinux-build 时，系统会下载大量 Yocto 编译所需的源码，这个过程非常耗时，请耐心等待，如果最终成功,说明你的安装和配置是正确的。

常见问题与解决方案

1. ERROR: tcl error 错误

现象: 运行 petalinux-config 或 petalinux-build 时，出现类似 ERROR: tcl error in target... 的错误。

原因: 通常是终端颜色或字符编码问题。

解决方案:

1. 在运行 Petalinux 命令前，先设置环境变量：

   export COLORTERM=truecolor

2. 或者，使用 xterm 来运行命令：

   xterm -e "petalinux-config ..."

3. 确保你的终端支持 256 色。

2. 缺少 libncurses.so.5 或 libtinfo.so.5

现象: 运行某些命令时,提示找不到库文件。

原因: 新版 Ubuntu 使用 libncurses.so.6，但一些旧工具依赖 libncurses.so.5。

解决方案 (Ubuntu):

# 安装兼容库
sudo apt-get install -y libncurses5 libtinfo5
# 创建符号链接 (一种替代方案)
sudo ln -s /lib/x86_64-linux-gnu/libncurses.so.6 /lib/x86_64-linux-gnu/libncurses.so.5
sudo ln -s /lib/x86_64-linux-gnu/libtinfo.so.6 /lib/x86_64-linux-gnu/libtinfo.so.5

3. 安装路径问题

现象: 所有命令都提示 "command not found"。

原因: ~/.bashrc 中的环境变量路径不正确。

解决方案:

1. 检查 ~/.bashrc 文件，确保 export PATH=/opt/petalinux/... 这一行路径完全正确。
2. 确保你执行了 source ~/.bashrc 或重启了终端。
3. 绝对不要将 Petalinux 安装在包含空格的路径中（如 /home/user/My Documents/Petalinux）,这会引发各种难以排查的问题。

4. make 命令找不到

现象: 提示 make: command not found。

原因: build-essential 包没有安装。

解决方案:

sudo apt-get install -y build-essential

恭喜！如果你已经成功完成了以上所有步骤，并且通过了验证测试，那么你的 Petalinux 开发环境就已经准备就绪了。

后续步骤:

1. 获取硬件描述文件: 从 Vivado 中导出你的硬件平台（.hdf 或 .xsa 文件）。
2. 创建新项目: 使用 petalinux-create -t project -n <project_name> 创建一个新项目。
3. 导入硬件: 使用 petalinux-config --get-hw-description=<path_to_xsa> 导入硬件描述文件。
4. 开始定制: 根据你的需求，配置内核、设备树、根文件系统和 U-Boot。
5. 编译和部署: 使用 petalinux-build 编译整个系统，然后使用 petalinux-package 打包成 BOOT.BIN 和 image.ub 文件,最后烧录到目标板。

Petalinux 学习曲线较陡，但功能强大，遇到问题时，请务必查阅官方文档和社区论坛,祝你开发顺利！
