技嘉 B150M-D3H 主板安装教程
第一部分：准备工作
在开始之前,请确保你已经准备好所有需要的部件和工具。
（图片来源网络，侵删）
所需硬件：
- 技嘉 B150M-D3H 主板
- Intel LGA 1151 接口的处理器 (第6代 Core i3/i5/i7/i9 或 第7代 Core i3/i5/i7/i9)
- DDR4 内存条 (技嘉 B150M-D3H 支持 DDR4，注意频率)
- 机箱
- 电源
- 显卡 (如果你的CPU带核显，且不需要高性能游戏，可以暂时不安装独立显卡)
- 硬盘 (SATA接口的SSD或HDD，或M.2接口的SSD)
所需工具：
- 十字螺丝刀 (最常用)
- 防静电手环 (强烈推荐，防止静电损坏主板和CPU)
- 扎带 (用于整理线材，保持机箱内部整洁)
安全第一：
- 防止静电：在触摸任何电脑部件前，请先触摸一下机箱的金属部分，释放身体可能携带的静电，最好佩戴防静电手环，并将其夹在机箱的金属上。
第二部分：安装步骤
我们将按照从核心部件到外围部件的顺序进行安装。
（图片来源网络，侵删）
步骤 1：安装 CPU 和散热器
这是最关键也是最精细的一步,请务必小心。
-
打开 CPU 插槽保护盖：
- 找到主板上的 CPU 插槽（一个巨大的方形插座）。
- 按下插槽旁边的小杠杆,向外打开，然后向上抬起，直到完全打开。
- 小心取下插槽的保护盖,注意不要弄丢。
-
对齐 CPU 并安装：
- 取出你的 CPU，注意手指不要触碰底部的金色触点。
- 观察 CPU 上有一个小三角标记，主板 CPU 插槽上也有一个对应的三角标记。
- 将 CPU 对准方向，轻轻放入插槽中。千万不要用力按压或强行扭转！ 正确的安装方式是 CPU 会因自身重量和插槽的定位设计而自然下沉。
- CPU 放好后，将插槽的杠杆向下压，直到听到“咔哒”一声，表示它已经自动锁定到位。
-
安装 CPU 散热器：

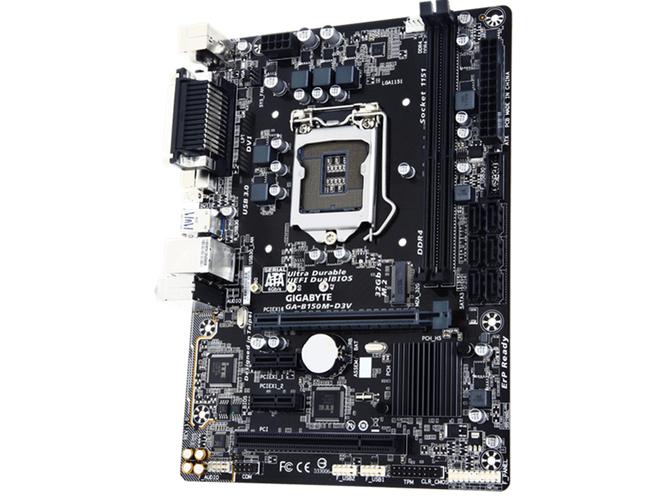

（图片来源网络，侵删）- 涂抹导热硅脂：如果散热器自带预涂硅脂，则跳过此步，如果没有，请在 CPU 的金属盖上挤一颗米粒大小的硅脂，然后用塑料卡片或散热器底座本身轻轻涂抹均匀，覆盖整个金属盖即可，不必过多。
- 固定散热器：
- 将散热器对准 CPU 和主板上的四个固定孔位。
- 将散热器的四颗塑料或金属按扣柱分别穿过主板对应的孔位。
- 对角顺序：用手指按住散热器，对角依次按下四个按扣柱，确保每个都“咔哒”一声固定牢固。
- 连接风扇线：找到散热器上的风扇电源线（通常是 4Pin），将其连接到主板上标有
CPU_FAN的风扇接口上。
步骤 2：安装内存条
-
打开内存插槽卡扣：
- 找到主板上的 DDR4 内存插槽（通常有2或4个）。
- 按下插槽两端的白色塑料卡扣,它们会自动弹起，呈打开状态。
-
对齐内存条并安装：
- 观察 DDR4 内存条底部金手指中间有一个“缺口”。
- 将内存条对准插槽中间的“凸起”部分。
- 以约45度角,将内存条平稳地插入插槽中，确保方向完全正确。
- 用力均匀地将内存条按下,直到两端的卡扣自动“咔哒”一声扣住内存条。
步骤 3：将主板装入机箱
-
安装 I/O 挡板：
- 取出附赠在主板包装盒里的 I/O 挡板（金属片）。
- 注意方向：挡板的接口孔要对准机箱后方，有“USB”等字样的一侧朝外。
- 从机箱内部将挡板推入机箱后部的开口处,用力按压，确保其平整地卡在机箱上。
-
安装主板支撑柱（铜柱）：
- 附赠的铜柱已经安装在机箱上,如果未安装，请根据主板上的螺丝孔位，在机箱底板上安装对应的铜柱。
- 关键点：确保铜柱的位置与主板的螺丝孔完全对齐，否则可能导致主板短路或无法安装。
-
放置主板并固定：
- 小心地将主板放入机箱,让主板的 I/O 接口穿过 I/O 挡板。
- 确保主板上的所有螺丝孔都落在铜柱上。
- 使用附赠的螺丝,对角顺序将主板固定在铜柱上。不需要拧得太紧，能固定住即可。
步骤 4：安装电源
-
确定电源位置：
- 大多数机箱的电源安装在机箱顶部或底部。
- 将电源放入指定位置,通常风扇面朝下（利于吸风）或朝上（利于排热），具体参考你的机箱设计。
-
固定电源：
用螺丝将电源牢固地固定在机箱上。
步骤 5：安装存储设备（硬盘/SSD）
-
安装 2.5英寸 SSD/HDD：
- 找到机箱内的硬盘架或硬盘笼。
- 将 SSD 或 HDD 用螺丝固定在硬盘架上。
- 将硬盘架安装回机箱的指定位置。
-
安装 M.2 SSD (如果你的主板支持)：
- 技嘉 B150M-D3H 主板支持 M.2 接口。
- 找到主板上标有
M.2的插槽，通常位于 CPU 插槽下方。 - 拧下插槽旁边一颗小螺丝。
- 将 M.2 SSD 以约30度角插入插槽，然后轻轻按下，使其与主板平行。
- 拧回刚才那颗小螺丝,它会固定住 M.2 SSD 的尾部。
步骤 6：连接机箱和主板的各种线缆
这是最繁琐但也是最重要的一步,请仔细查看主板说明书上的接口图。
-
主板供电线：
- 24Pin 主供电：从电源中找到最宽的那个 24Pin 接口，将其插入主板上标有
ATX_POWER或PWR_SW的插槽。 - CPU 供电：找到那个方形的 4Pin 或 8Pin 接口，插入主板上标有
CPU_POWER或EATX12V的插槽，它就在 CPU 插槽旁边。
- 24Pin 主供电：从电源中找到最宽的那个 24Pin 接口，将其插入主板上标有
-
前面板开关和指示灯线：
- 这些线非常细小,通常是一组捆在一起的跳线，请务必参考 你的机箱说明书 和 技嘉 B150M-D3H 的主板说明书。
POWER SW/PWR_BTN：电源开关按钮。RESET SW/RST_BTN：重启按钮。POWER LED/PLED：电源指示灯（注意正负极）。H.D.D. LED/HDLED：硬盘活动指示灯（注意正负极）。- 主板上对应的针脚通常在右下角,并印有英文标识。
-
USB 前面板线：
USB 2.0：如果你的机箱有 USB 2.0 接口，连接到主板上标有F_USB1或F_USB2的针脚组（注意方向）。USB 3.0：如果你的机箱有 USB 3.0 接口，找到主板上的F_USB3.0接口（一个 19Pin 的蓝色接口），直接插上即可。
-
风扇线：
- 将机箱风扇的电源线连接到主板上标有
SYS_FAN(系统风扇) 或CHA_FAN(机箱风扇) 的接口上。CPU_FAN已经被散热器风扇占用。
- 将机箱风扇的电源线连接到主板上标有
-
硬盘数据线：
- 如果是 SATA 硬盘/SSD，找到 SATA 数据线（扁平的 L 型线）和 SATA 电源线（从电源引出，L 型接口）。
- 将 SATA 数据线一头插入主板的
SATA接口（任意一个即可），另一头插入硬盘的 SATA 接口。 - 从电源中找出一个 SATA 电源接口，插入硬盘的电源口。
步骤 7：安装独立显卡 (可选)
- 找到 PCIe x16 插槽：在主板上最长的那个插槽就是 PCIe x16 显卡插槽，通常只有一个。
- 打开插槽卡扣：按下插槽末端的塑料卡扣。
- 安装显卡：将显卡对准插槽，平稳地用力插入，直到插槽末端的卡扣自动扣住显卡。
- 固定显卡：用一颗螺丝将显卡的金属挡板固定在机箱上。
第三部分：首次开机测试
在将所有部件完全封闭在机箱内之前,我们先进行一次“裸机”测试，确保所有核心部件工作正常。
- 连接显示器：将显示器的线（HDMI 或 DP）连接到独立显卡的接口上（如果安装了），如果没有独立显卡，则连接到主板的视频输出接口（VGA/HDMI/DVI）。
- 连接键盘和鼠标。
- 连接主电源线：将电源线插入电源背部的插座。
- 打开电源开关：在电源背部的电源线插座上，通常有一个小的 I/O 开关，将其拨到
I(开) 的位置。 - 按下开机按钮：按下机箱上的 Power 按钮。
如果一切正常：
- CPU 散热器风扇会立刻开始转动。
- 显卡风扇（如果安装了）也会开始转动。
- 机箱风扇会开始转动。
- 你会听到主板“滴”的一声，显示器会点亮并显示技嘉的 LOGO 或进入 BIOS 设置界面。
如果出现异常：
- 没有任何反应：检查所有供电线是否插紧，内存条是否插好，CPU 是否安装到位。
- 反复重启或报警：通常是内存或显卡接触不良，尝试重新拔插它们。
第四部分：完成装机与整理
如果裸机测试成功,恭喜你！现在可以完成最后的步骤了。
- 断开所有电源。
- 安装侧面板：将机箱的侧盖装回，并用螺丝固定。
- 整理线材：这是“强迫症”的福音！使用扎带将机箱内杂乱的电源线和数据线捆扎起来，理顺并固定在机箱的理线槽或理线柱上，这不仅能改善机箱内部的气流，也更美观。
- 连接外部设备：连接显示器、键盘、鼠标、网线等。
- 最终开机：再次打开电源，进入 BIOS。
- 在 BIOS 中，你可以检查 CPU、内存、硬盘等信息是否被正确识别。
- 设置系统启动顺序（优先从你的 SSD 启动）。
- 保存设置并退出。
- 安装操作系统：你可以插入 U 盘，按照正常流程安装 Windows 或其他操作系统了。
至此,你的技嘉 B150M-D3H 主板装机教程全部完成！祝你使用愉快！如果在过程中遇到任何问题，可以随时查阅主板说明书或在网上搜索具体问题的解决方案。
